FeatureManager Tasarım Ağacı Görünümleri

Parça belgelerinde, FeatureManager tasarım ağacını unsurları hiyerarşik sıra yerine oluşturuldukları sırayla gösterecek şekilde ayarlayabilirsiniz.

FeatureManager tasarım ağacında sağ tıklayın ve Ağaç Görünümü > Düz Ağaç Görünümünü Göster'i tıklayın. Düz Ağaç Görünümünde, eğriler, 2B çizimler ve 3B çizimler bunlara referans veren unsurlara emilmez. Bunun yerine, oluşturuldukları sırayla gösterilirler.

Düz Ağaç Görünümü sadece parçalarda kullanılabilir.

Düz Ağaç Görünümünde, kullanıcı tarafından oluşturulan klasörler hariç olmak kaydıyla normal FeatureManager tasarım ağacı işlevlerinin tümü mevcuttur. Düz Ağaç Görünümünde unsurları yeniden sıralayarak tasarım amacını değiştirebilirsiniz.

Düz Ağaç Görünümünde, sadece emilmemiş öğeler bulunmaz. Aşağıdaki unsurlar Düz Ağaç Görünümünde öğeleri emmeye devam eder:

  • Basit delik
  • Delik Sihirbazı deliği
  • Montaj yüksekliği
  • Dudak/Oluk
  • Yakalama kancası oluğu
  • Menfez
  • Yakalama kancası
  • Sac levha unsuru
  • Kitaplık unsuru
  • Kaynaklı montaj yapısal elemanı
  • Çizim bloğu

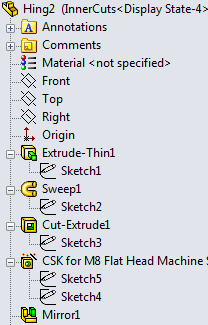

Aşağıdaki örnekte, aynı parça Normal Görünümde ve Düz Ağaç Görünümünde gösterilmektedir.

featuremanager_normal_view.gif featuremanager_flat_tree_view.gif
Normal Görünüm: Öğeler hiyerarşik olarak görüntülenir, çizimler unsurlara emilmiştir. Düz Ağaç Görünümü: Çizimleri emmeye hala devam eden Delik Sihirbazı delikleri hariç olmak kaydıyla öğeler oluşturuldukları sırayla gösterilir.
