İçindekiler'i Gizle

Instant3D İşlevine Genel Bakış

Unsurları yeniden boyutlandırmak için geometri ve ölçümlendirme manipülatörlerini sürükleyin.
Yeniden boyutlandırma tutamaçlarını sürükleyerek unsur boylarını değiştirebilirsiniz. Video: Instant3D - Sürükleme Boyutu Tutamaçları

Video: Instant3D - Sürükleme Geometrisi
Yeniden boyutlandırma tutamaçlarını sürükleyerek unsur boylarını değiştirebilirsiniz.

Video: Instant3D - Sürükleme Boyutu Tutamaçları
Montajlar için, montaj içindeki bileşenleri düzenleyebilir veya montaj düzeyindeki çizimleri, montaj unsurlarını ve montaj ilişkisi ölçümlendirmelerini düzenleyebilirsiniz. Video: Montaj İçin Instant3D

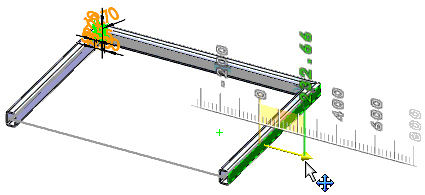

Değişikliklerin hassas ölçümü için ekran cetvellerini kullanın.
Seçili kontur veya çizimlerden ekstrüze yükseklikler veya kesmeler oluşturun.
Sürükleme tutamaçlarını kullanarak geometriyi yakalayın.
Canlı Kesit Düzlemleri. Unsurları görüntülemek ve manipüle etmek üzere model görünümünden dinamik olarak kesit alın.
İç çizim konturlarını düzenleyin.

Video: Instant3D - İç Çizim Konturlarını Düzenleme
Aynalamalar ve Çoğaltmalar. Instant3D'yi kullanarak, aynalanan veya çoğaltılan geometriyi manipüle edebilirsiniz.

Seçili dönüştürülmüş geometride kullanılabilen manipülatörler, ilgili çekirdek geometride kullanılabilenlerle örtüşür. Örneğin, yan yüz manipülatörleri, son yüz manipülatörleri, radyus manipülatörleri vb.

Dönüştürülmüş geometriyi sürüklediğinizde çekirdek geometri dahil olmak üzere tüm model güncellenir.



Aynalanmış ektrüzyonlu orijinal parça

Örnekte, aynalama ve çekirdek unsurlarını değiştirmek için, aynalanmış unsurda manipülatörün kullanımı görülmektedir.

Video: Instant3D - Aynalama ve Çoğaltma
Instant3D, 2B ve 3B kaynaklı montajlar için kaynaklı parçalarda çalışır.
