Bir montajda, var olan bileşenleri (parçalar veya alt montajlar) aynalayarak bileşenler ekleyebilirsiniz. Yeni bileşenler çekirdek bileşenlerin bir kopyası veya karşı taraf versiyonu olabilir.
Tek tek parçaların karşı taraf versiyonlarını oluşturabilirsiniz. Bkz. Parça Aynalama.

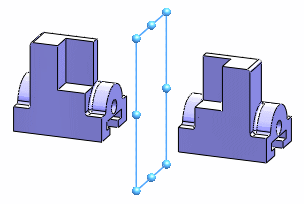

Bir kopya veya karşı taraf versiyonu oluşturma arasındaki farklar şunlardır:
| Kopya |
Karşı Taraf Versiyonu |
|---|
| Çekirdek bileşenin yeni bir örneği montaja eklenir. Yeni belge veya konfigürasyon oluşturulmaz. |
Yeni belge veya yeni konfigürasyon oluşturulur. |
| Kopyalanan bileşenin geometrisi çekirdek bileşenle aynıdır. Yalnızca bileşenin oryantasyonu farklıdır. |
Yeni bileşenin geometrisi aynalanır; bu nedenle çekirdek bileşenden farklıdır. |
| Bu seçenek en çok simetrik bileşenlerde işe yarar. |
Simetrik olmayan bileşenlerin gerçek bir yansımasını oluşturmak için bu seçeneği kullanın. |
|
|

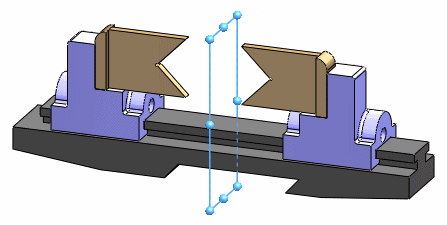

Bileşen Aynalama Örneği
Bu montajda, alt montaj (mengene ağzı ve desteği) aynalanmıştır. Mengene ağzının doğru tarafa oturması için, destek için bir karşı taraf versiyonu oluşturulmuştur. Geometrinin değiştirilmesine gerek olmadığından mengene ağzı için bir kopya oluşturulmuştur.
Bileşen Aynalama Hakkında Daha Fazla Bilgi
Bileşenleri aynaladığınızda (kopya veya karşı taraf versiyonları oluşturma), aşağıdaki öğeler uygulanır.
-
Bir Bileşen Aynalama
unsuru FeatureManager tasarım ağacına eklenir. Bu unsur, aynalanmış bileşenleri, ayna düzlemini dikkate alarak çekirdek bileşenlere göre konumunda tutar. Aynalanmış bileşenleri kısıtlamak için başka bir montaj ilişkisi gerekmez.
- Montaj ilişkileri ekleyebilir veya aynalanan bileşenin hareketi çekirdek bileşenin montaj ilişkisi durumunu ihlal etmiyorsa bileşeni hareket ettirebilirsiniz.
- Toolbox parçalarını aynaladığınızda, yalnızca kopyalar oluşturabilirsiniz. Karşı taraf versiyonları oluşturamazsınız.
Karşı Taraf Versiyonları
Aşağıdaki hususlar yalnızca bir montaj bileşeninin karşı taraf versiyonunu oluşturduğunuzda uygulanır.
- Karşı taraf versiyonunu yeni bir dosyaya veya çekirdek bileşen dosyasına türetilmiş konfigürasyon olarak kaydedebilirsiniz.
- Çekirdek bileşen üzerinde değişiklikler yaparsanız, bu değişiklikler karşı taraf bileşenine yayılır.
- Uyarlanmış özellikler yeni dosya veya konfigürasyona otomatik olarak kopyalanır.
- Çekirdek bileşen alt montajsa ve onun karşı taraf versiyonunu yeni bir dosyaya kaydederseniz, çekirdek alt montajının montaj ilişkileri yeni alt montajda yeniden oluşturulur. Herhangi bir montaj ilişkisi yeniden oluşturulmazsa, bu konuda bilgilendirilirsiniz.
- Aynalanan bir bileşeni çekirdek bileşen dosyasına türetilmiş konfigürasyon olarak kaydederseniz, dosyada yeni bir unsur oluşturulur. Unsurda, montaja dış referans yoktur. Unsur, çekirdek (üst) konfigürasyonda otomatik olarak bastırılır ve yeni (türetilmiş) konfigürasyonda bastırılmamış yapılır.
