Delik Bilgisi Formatını Değiştirme

Delik bilgisi formatı tanım dosyasını (calloutformat.txt) düzenleyerek delik bilgisi formatını değiştirebilirsiniz.

Aşağıda calloutformat.txt dosyasını düzenleme örneği vardır.

Sembol kitaplığı kodunu kullanarak, sembolleri konumlandırabilir ve her delik sihirbazı tipinin tanımında sıralayabilirsiniz. Örneğin, <MOD-DIAM> bir çap sembolü oluşturur. Dosyanın sonunda değişkenlerin metin tanımları bulunur (sağdaki örneğe bakın).

calloutformat.txt

*Geçerli Delik Sihirbazı değişkenleri aşağıdaki gibidir:
*VARIABLE
  • *<hw-type>
  • *<hw-std>
  • *<hw-fsttyp>
  • *<hw-fstsze>
  • *<hw-cbdepth>
  • *<hw-cbdia>
  • *<hw-cdrlang>
  • *<hw-cdrldepth>
  • *<hw-cdrldia>
  • *<hw-csang>
 TANIM*
  • Tip
  • Standart
  • Bağlantı Elemanı Tipi
  • Bağlantı Elemanı Boyu
  • Havşa Derinliği
  • Havşa Çapı
  • Havşa Matkabı Açısı
  • Havşa Matkabı Derinliği
  • Havşa Matkabı Çapı
  • Havşa Açısı

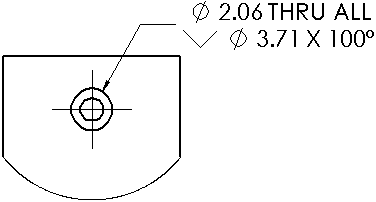

Tanım dosyasını kullanmak için istediğiniz deliğin tipini bulun. Delik içinden geçen havşalı tanımı:

COUNTERSINK-THRU=<MOD-DIAM> <hw-thruholedia> <hw-thru>;\

<HOLE-SINK><MOD-DIAM> <hw-csdia> X <hw-csang>

Tanımı değiştirin. Bu örnekte, C'SINK metni ve alan, <MOD-DIAM> sembolünün önüne eklenir:

COUNTERSINK-THRU=C'SINK <MOD-DIAM> <hw-thruholedia> <hw-thru>;\

<HOLE-SINK><MOD-DIAM> <hw-csdia> X <hw-csang>
