Görünüm Seçici

Model görünümlerini bağlam içinde ayarlamak ve seçmek için Görünüm Seçici özelliğini kullanabilirsiniz.

Ctrl + Spacebar tuşlarına basın veya Oryantasyon iletişim kutusundan tool_view_selector.gifGörünüm SeçiciOryantasyon öğesine tıklayın.

Görünüm Seçici, modelinizin sağ, sol, ön, arka, üst ve isonometrik görünümleri seçildiğinde nasıl görüneceğini görmenize yardımcı olur. Bir görünümü seçmek için Görünüm Seçicinin bir yüzüne tıklayın. Görünüm Seçici küpünün arkasındaki görünümleri seçmek için Alt tuşuna basın.

Bir Görünüm Seçici köşesini seçtiğinizde görüntülenecek aksonometrik görünüm tipini (izometrik, dimetrik veya trimetrik) ayarlamak için Oryantasyon iletişim kutusundaki tool_axonometric_drop_down.png açılır düğmesini kullanın.

İmleci bir Görünüm Seçici düzlem üzerine getirerek bir önizleme görebilirsiniz. İmleci farklı düzlemler üzerinde hareket ettirdikçe önizleme penceresi güncellenir. Bir görünüm standart görünümse görünüm adı önizleme penceresinin sol üst köşesinde görünür.

Modelin arkasında yer aldıkları için gizlenen düzlemler, modeli döndürmeden seçmeyi kolaylaştırmak için Görünüm Seçicinin merkezinden dışa doğru patlatılır.

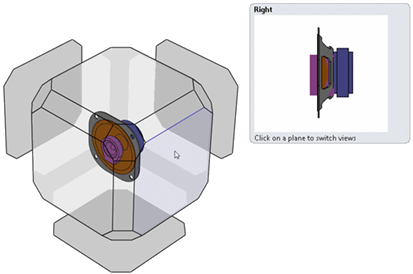

Aşağıdaki resimde sağ bölme seçilmiş ve alt, sol ve arka bölmeler patlatılmış olarak gösterilmektedir.

Görünüm Seçici'nin animasyonunun hızını Araçlar > Seçenekler > Sistem Seçenekleri > Görünüm'ü tıklayarak ve Görünüm Seçici kaydırıcısını ayarlayarak kontrol edebilirsiniz.
