Konfigürasyonlardaki Özel Özellikler

Bir tasarım tablosunda bir özel özelliği belirten sütun üstbilgisi aşağıdaki sözdizimini kullanır:

$PRP@özellik

burada özellik, özel bir özelliğin adıdır. Özet Bilgi iletişim kutusunda listelenen özel özelliklerden birini kullanabilir (Dosya > Özellikler > Konfigürasyona Özel seçeneklerini tıklatarak) ya da yeni bir özel özellik ekleyebilirsiniz.

Sütun üstbilgisi, küçük-büyük harf duyarlı değildir.

Özel özelliği malzeme listesinde bir sütun olarak kullanmayı planlıyorsanız:
  • Excel tabanlı malzeme listeleri için Özellik Adı'nda boşluk bırakmayın.
  • Tablo tabanlı malzeme listeleri için Özellik Adı'nda boşluk kullanılabilir.

Örneğin, her konfigürasyona ait Maliyet özel özelliğini kontrol etmek için $prp@Maliyet üstbilgisini kullanın. Tablo gövdesindeki hücrelere, her konfigürasyon için özellik değerini yazın. Bir hücre boş bırakılırsa, özellik konfigürasyon için tanımsız kalır.

Model parametreleriyle (ölçümlendirmeler ve kütle özellikleri) ilişkilendirilmiş özellikler, model parametreleri değiştiğinde otomatik olarak güncellenir.

Bir tasarım tablosuna eklenen özel özellikler, Özet Bilgi iletişim kutusunun Konfigürasyona Özel sekmesinde otomatik olarak görünür. Bu özellikleri Notlar ve Malzeme Listeleri'nde kullanabilirsiniz.

Özel özellikleri belirten bir tasarım tablosu örneği:

Tasarım Tablolarına Özel Özellikler Ekleme

Bir tasarım tablosuna bir özel özellik eklemek için:

  1. Modelinize bir tasarım tablosu ekleyin.
  2. Tasarım tablosu çalışma sayfasında:
    1. Özel özelliği bulunan her sütun için, sütunu $prp@özellik şeklinde etiketleyin; örneğin, $prp@uzunluk.
    2. Her bir sütunda, özelliğin değişken adını "ad@@konfigürasyon@model" şeklinde yazın; örneğin, "D2@Çizim1@@Varsayılan@box.SLDPRT".

      Tırnak işaretlerini de ekleyin ve dosya adı uzantısının (.SLDPRT) büyük harfle yazıldığından emin olun.

      Tırnak işaretlerini eklemek için, ifadenin önüne bir tek tırnak işareti (') girin. Örneğin, "D2@Çizim1@@Varsayılan@box.SLDPRT" ifadesinin tabloda görünmesi için '"D2@Çizim1@@Varsayılan@box.SLDPRT" yazın.

    3. Yeni sütunlarda, standart tasarım tablosu bilgilerini ekleyin, örneğin üstbilgi olarak D2@Çizim1 ve sütuna ölçümlendirme değerlerini girin.
  3. Kapatmak için tasarım tablosunun dışındaki herhangi yere tıklayın.

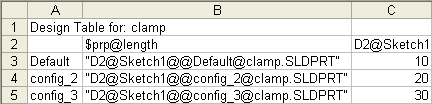

    Özel özellikleri belirten bir tasarım tablosu örneği:
