Spline Tutamaçlarına Ölçümlendirme

Spline tutamaçlarını ölçümlendirmek için Akıllı ÖlçümlendirmelerTool_Smart_Dimensions_Relations.gif (Ölçümlendirmeler/İlişkiler araç çubuğu) öğesini kullanın.

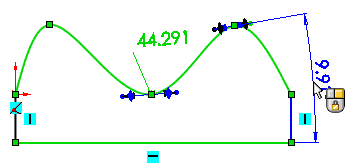

Örnek spline tutamaçları:



Şunlar için ölçümlendirme ekleyebilirsiniz:
  • Teğet Ağırlıklandırma 1PM_Tangent_Magnitude_1.gif ve Teğet Ağırlıklandırma 2PM_Tangent_Magnitude_2.gif
  • Teğet Radyal YönüPM_Tangent_Radial_Direction.gif
Spline tutamaçlarına ölçümlendirme yapmak şunlara imkan sağlar:
  • Değerleri PropertyManager yerine grafik alanında ayarlamak.
  • Tasarım Tablolarındaki teğet ağırlıklandırma ve yönü kontrol etme.

Spline tutamaçlarını ölçümlendirmek için:

  1. Çizimi Düzenle modunda, Parametreler PropertyManager'da, Spline altında, Teğet Sürmek öğesini seçin.


  2. Akıllı Ölçümlendirme (Ölçümlendirmeler/İlişkiler araç çubuğu) veya Araçlar > Boyutlar > Akıllı öğesine tıklayın.

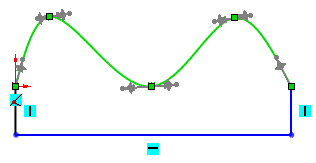

  3. Tutamaçları görüntülemek için spline'ı seçin.

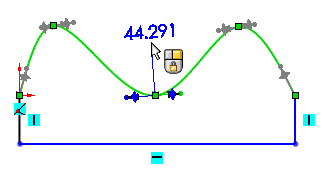

    Teğet Ağırlıklandırma 1Teğet Ağırlıklandırma 1 PM_Tangent_Magnitude_1.gifTeğet Ağırlıklandırma 2 için PM_Tangent_Magnitude_2.gif
    1. İki taraftaki tutamaçlardan birini seçin ve ölçümlendirmeyi yerleştirmek için tıklayın.
    2. Değiştir kutusunda ölçümlendirmeyi ayarlayın.
    Teğet Radyal Yönü için
    1. İki taraftaki tutamaçlardan birini seçin (yatay çizgi) ve ölçümlendirmeyi yerleştirmek için tıklayın.
    2. Değiştir kutusunda ölçümlendirmeyi ayarlayın.
