Aşırı Tanımlı Çizimleri Manuel Olarak Onarma

Aşırı tanımlı çizimleri manuel olarak onarmak için:

  1. PropertyManager'da, Mesaj altında, Manuel Olarak Onar'ı tıklayın.

    Çizimdeki tüm ilişkiler ve ölçümlendirmeler Çatışan İlişkiler/Ölçümlendirmeler altında görünür.

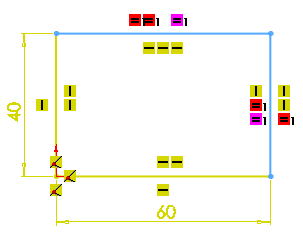

  2. Grafik alanında vurgulamak için her bir ilişkiyi veya ölçümlendirmeyi seçin.

    Örneğin:

    = Eşit yarıçap/uzunluk 1

  3. Sil öğesine tıklayın.

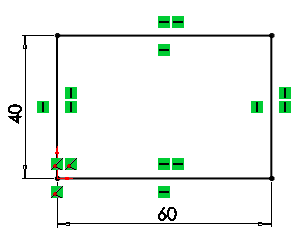

    Bulunan geçerli çözüm
    Çatışan İlişkiler/Ölçümlendirmeler altında bir veya birden çok öğeyi silerseniz her bir eylemi geri almak ve listeyi yeniden yaymak için undo.png Button öğesine tıklayın.

  4. PM_OK.gif öğesine tıklayın.
