Sac Levha Unsurlarını Aynalama

Seçili sac levha unsurlarını mevcut sac levha parçasının merkezinde bir düzlem etrafında aynalayabilirsiniz.

Aynalayabileceğiniz sav levha unsurlarına şunlar dahildir:
  • Kenar FlanşıTool_Edge_Flange_Sheet_Metal.gif
  • Çevresel FlanşTool_Miter_Flange_Sheet_Metal.gif
  • DikişTool_Hem_Sheet_Metal.gif
  • Taban Flanşı/SekmesiTool_Base_Flange_Tab_Sheet_Metal.gif
  • Kapalı KöşeTool_Closed_Corner_Sheet_Metal.gif
Sac levha unsurunu aynalamak için kullanılan düzlem, taban flanşının kenarları arasına ortalanmalıdır.

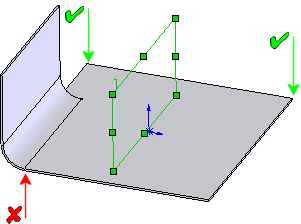

Kenar flanşını aynalaması için düzlemi taban flanşının (yeşil oklar) iki kenarı arasında ortalayın. Kenar flanşı olarak oluşturulan kenarı iki kenardan biri (kırmızı ok) olarak seçmeyin.

Bir sac levha unsurunu aynalamak için:

  1. Bir sac levha unsuru oluşturun.

    Sac levha unsurunu aynalamak için var olan bir düzlemi kullanmanıza izin verecek şekilde çizim oluşturun veya ölçümlendirin.

  2. Taban flanşının iki kenarı arasında ortalanmış bir düzlem oluşturun.
  3. Sac Levha araç çubuğunda aşağıdaki sac levha unsurlarından birini veya Ekle > Sac Levha'yı tıklayın:
    • Kenar FlanşıTool_Edge_Flange_Sheet_Metal.gif
    • Çevresel FlanşTool_Miter_Flange_Sheet_Metal.gif
    • DikişTool_Hem_Sheet_Metal.gif
    • Taban Flanşı/SekmesiTool_Base_Flange_Tab_Sheet_Metal.gif
    • Kapalı KöşeTool_Closed_Corner_Sheet_Metal.gif


  4. Unsurlar araç çubuğundan Aynala'yı Tool_Mirror_Features.gif veya Ekle > Çoğaltma/Aynalama > Aynala öğesini tıklayın.
  5. PropertyManager'da:
    1. Yüzü/Düzlemi Aynala altında, Yüzü/Düzlemi AynalaPM_plane.gifiçin taban flanşının iki kenarı arasında ortalanan düzlemi seçin.
    2. Aynalanacak Unsurlar altında, Aynalanacak Unsurlar için sac levha unsurunu seçin.
  6. PM_OK.gif öğesini tıklayın.
