Çizimleri Paylaşma

Farklı unsurlar oluşturmak için aynı çizimi kullanabilirsiniz.

Aynı çizimle farklı unsurlar oluşturmak için:

  1. Bir çizim oluşturun.
  2. Çizimden bir unsur oluşturun.
  3. FeatureManager tasarım ağacında ilk unsuru oluşturmak için kullanılan aynı çizimi seçin.
  4. Çizimden ikinci bir unsur oluşturun.

    Unsurları oluşturmak için gerektiği kadar ilave çizimler ekleyebilirsiniz. Örneğin, unsurlardan biri ekstrüzyon diğeri döndürmeyse iki unsur için de aynı çizimi kullanın ancak, döndürmeyi oluşturmak için bir merkez çizgisi ekleyin.

    FeatureManager tasarım ağacında, birden çok unsurun paylaştığı çizimler FM_multi-use_sketch.gif simgesiyle belirtilir.

    shared_sketch_03.gif shared_sketch_04.gif

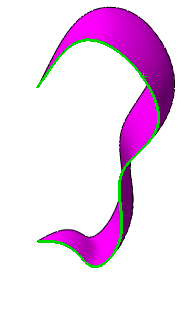

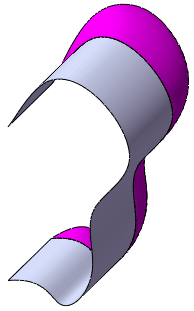

    Döndürülmüş yüzey için kullanılan çizim Yüzey ekstrüzyonu için paylaşılan çizim
    shared_sketch_01.gif shared_sketch_02.gif
    Loft ince unsuru için kullanılan çizim Yükseklik ekstrüzyonu ince unsuru için paylaşılan çizim
