Örnek: Ayrı Özellikleri Görselleştirme

Bu örnekte, bileşenleri YapYadaAl'a bağlı olarak renklendirirsiniz. Her bileşenin M (Yap) veya B (Al) değeri vardır.

Montajı görselleştirmek için:

  1. Montaj Görselleştirme sekmesinde , bileşenleri YapYadaAl özelliğine göre sıralamak için sütun üstbilgisine tıklayın.
  2. Bölmenin sol kısmında, renk spektrumunu etkinleştirmek için dikey çubuğu tıklayın.

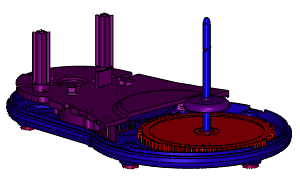

    Dikey çubuk kırmızıdan maviye renk spektrumunu görüntüler. Grafik alanında, Montaj Görselleştirme bölmesinde her bileşen ona bitişik renge değişir.

    Bu durumda, grafik alanında uygulanan renklerin karışımı, yalnızda iki ayrı değerin mümkün olduğu gerçeğini doğru göstermez.

  3. Renk kaydırıcılardan birine sağ tıklayın ve Özdeşleri Grupla'yı tıklayın.

    Her ayrı değerin bir çift aynı renkte kaydırıcıya sahip olabilmesi için iki yeni kaydırıcı eklenir (bir kırmızı, bir mavi olmak üzere). Grafik alanında, tüm B parçaları kırmızıdır, tüm M parçaları ise mavidir.





    Renkleri değiştirmek için, her kaydırıcıya sağ tıklayabilir ve Renk Değiştir'i seçebilirsiniz.
    Birörnekleri Grupla komutu tarafından kullanılan varsayılan renkleri değiştirebilirsiniz. Araçlar > Seçenekler > Sistem Seçenekleri > Renkler seçeneğine tıklayın. Renk düzeni ayarları altında, Montaj Görselleştirme rakam öğesini seçin ve Düzenle öğesine tıklayın.

  4. Montaj Görselleştirme ayarlarını kaydetmek için montajı kaydedin.
