Bloklara Çizim Objeleri Ekleme ve Var Olanları Kaldırma

Çizim objelerini ekleyebilir veya kaldırabilirsiniz. Bir bloktan çizim objelerini kaldırdığınızda o çizim objeleri blok seviyesinden hemen sonraki seviyeye ilerletilir. Blok ekleme işlemi tersine çevirir.

Blok Ekle/Kaldır örneğin alınmış bir dosya gibi karmaşık bir çiziminiz varsa ve çizimden seçilen objeleri blok olarak kullanmak istiyorsanız kullanışlıdır.

Bir blok eklemek/kaldırmak için:

  1. Çizimi Düzenle modunda, FeatureManager tasarım ağacında bir BlokFM_block_sketch.gif seçin.
  2. Bloku DüzenleTool_Edit_Block_Block.gif (Bloklar araç çubuğu) veya Araçlar > Bloklar > Düzenle öğesine tıklayın.

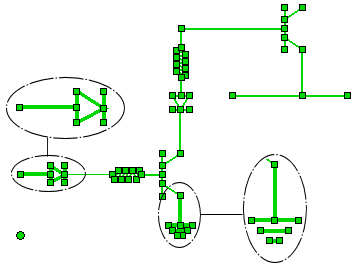

    Devre tek bir bloktur:

  3. Obje Ekle/KaldırTool_Add-Remove_Block.gif (Bloklar araç çubuğu) veya Araçlar > Bloklar > Obje Ekle/Kaldır öğesine tıklayın.
  4. PropertyManager'da, Blok Objeleri altından eklemek veya kaldırmak istediğiniz objeleri seçin.

    İşaretlenen çizim objeleri bloktan kaldırılır:

  5. PM_OK.gif öğesine tıklayın, blok onaylama köşesine block_confirmation_corner.gif tıklayın ve tıklayarak çizimi kapatın.

    Seçilen objeler hala çizimin parçasıdır ancak çizim seviyesine yükseltilmiştir.
