Bir Teknik Resim Görünümünü Diğerine Hizalama

Bir teknik resim görünümünü diğerine hizalamak için:

  1. Aşağıdakilerden birini yapın:
    • Bir teknik resim görünümü seçin ve Araçlar > Hizalanmış Teknik Resim Görünümü > Başka Bir Görünüme Göre Yatay veya Başka Bir Görünüme Göre Dikey'i seçin.
    • Bir teknik resim görünümünü sağ tıklayın, Hizalama'yı seçin ve aşağıdaki seçeneklerden birini belirleyin:

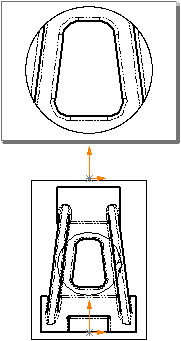

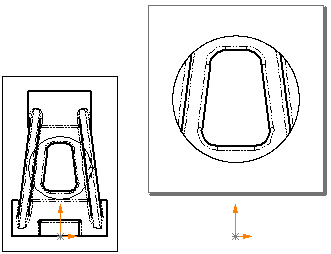

      Yatay Orijine Hizala (Başka Bir Görünüme Göre Yatay'a denktir) align_horiz_by_origin.gif
      Dikey Orijine Hizala (Başka Bir Görünüme Göre Dikey'e denktir) align_vert_by_origin.gif
      Yatay Merkeze Hizala align_horiz_by_center.gif
      Dikey Merkeze Hizala align_vert_by_center.gif

      İmleç Pointer_Align.gif olarak değişir.

  2. Hizalamak istediğiniz görünümü seçin.

    Model orijinleri veya görünümlerin teknik resim görünümü merkezleri seçilen yön boyunca hizalanır. Referans görünümü taşıdığınızda hizalama korunur.
