Yol Uzunluğu Ölçümlendirmeleri Oluşturma

Bir çizim objeleri zinciri için yol uzunluğu ölçümlendirmesi ayarlayabilirsiniz. Ölçümlendirmeyi süren ölçümlendirme olarak ayarlayarak objeleri sürüklediğinizde yol uzunluğunun tutarlı bir şekilde yeniden boyutlandırılmasını sağlayabilirsiniz.

Bir yol uzunluğu ölçümlendirmesi oluşturmak için:

  1. Çizime sağ tıklayın ve Ölçümlendirmeler > Yol UzunluğuTool_Path_Length_Dimension öğesine tıklayın.
  2. Grafik alanında, uçtan uca çakışık olan ve tek bir zincir oluşturan çizim objelerini seçin.
  3. ok.png öğesine tıklayın.

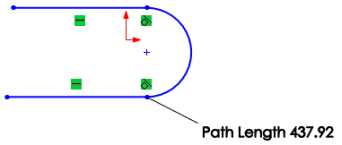

    Path_Length_Dimensions

    Bir radyal stil ölçümlendirmesi görünür ve yola ilişkilendirilir.

  4. Yol uzunluğu ölçümlendirmesini değiştirmek için ölçümlendirmeye çift tıklayın ve Değiştir iletişim kutusunda yeni bir değer belirtin.

    Özel özellikler, konfigürasyonlar, denklemler veya tasarım tabloları ile malzeme listeleri dahil olmak üzere tablolarda bu ölçümlendirmeyi referans alabilirsiniz.
