Görünüme Dik Düzlemler Oluşturmak

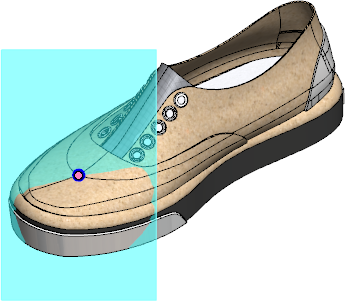

Mevcut görünüm oryantasyonuna dik bir düzlem oluşturmak için:

  1. Modeli arzu edilen görünüm oryantasyonuna yönlendirin.
  2. Düzlem (Referans Geometri araç çubuğu) veya Ekle > Referans Geometri > Düzlem öğesine tıklayın.
  3. İlk Referans için grafik alanında bir tepe noktası seçin.

  4. PropertyManager'da İlk Referans'ın altında Ekrana Paralel öğesine tıklayın.

  5. İsteğe bağlı olarak, düzlemi referans tepe noktasından ötelemek üzere Uzaklık için bir değer girin.
  6. öğesine tıklayın.

    Düzlemin konumunu değiştirmek için modeli döndürün ve PropertyManager'da Düzlemi Güncelle'ye tıklayın.
