Denklemleri Verme ve Bağlama

Bu adımlar verme ve metin dosyalarına bağlama işlemleri için iş akışlarını gösterir.

Parça ya da montaj denklemleri vermek ve ölçümlendirmeleri bir dosyaya bağlamak için

  1. Aşağıdakilerden birini yapın:
    • Denklemler öğesine OTTool_Equations_Tools.gif (Araçlar araç çubuğu) tıklayın.
    • Araçlar > Denklemler öğesine tıklayın.
    • FeatureManager tasarım ağacındaki DenklemlerFM_equations.gif klasörüne sağ tıklayıp Denklemleri Yönet öğesini seçin.
  2. Denklemler iletişim kutusunda, Ver öğesine tıklayın.

  3. Farklı Kaydet iletişim kutusunda:
    1. Metin dosyası için bir ad ve konum belirtin.
    2. Kaydet öğesine tıklayın.

      Denklemler bir metin dosyasına kaydedilir. Denklem Verme iletişim kutusu görüntülenir.

      Denklem Verme iletişim kutusu iki sütun içerir. İlk sütun, bir metin dosyasına verilen denklemleri gösterir. İkinci sütun, model ve metin dosyaları arasında kurulan denklemleri belirtir. Sadece hedef metin dosyasında bağladığınız öğelerin denklemlerini değiştirebilirsiniz. Varsayılan olarak tüm denklemler verilir ve bağlanır.

      Export Equations

      Bağlantılar sütunundaki kutucukları işaretleyerek ve işaretlerini kaldırarak bağlayabilir veya bağlantıları kaldırabilirsiniz. Dış bir dosyaya bağladıktan sonra Denklemler iletişim kutusunda bağlayabilir ve bağlantıları kaldırabilirsiniz.

  4. Denklem Ver iletişim kutusunda, Ver öğesine tıklayın.

    Denklemler iletişim kutusunda Dış dosyaya bağla seçeneği belirlenir. Dosya yolu ayrıca görünür.

    Linked_Equations

  5. Denklemler iletişim kutusunda, Bağlantılı dosyayı açbutton_compare_drawings_open.gif öğesine tıklayın.

    Dosya bir metin düzenleyicide açılır.

  6. Bağlantılı bir ölçümlendirmeye dayanan global değişkenin değerini değiştirin ve dosyayı kaydedin.
  7. Denklemler iletişim kutusunda Yeniden OluşturYeniden OluşturOTTool_Rebuild_Standard.gif tıklayın.

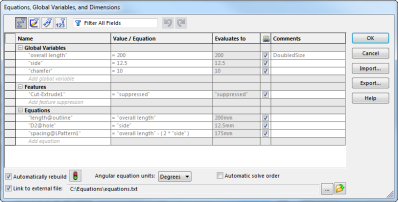

    Global değişkene dayanan tüm ölçümlendirmeler güncellenir. Denklemler iletişim kutusu harici dosyaya bağlantılı tüm girişler için ek bir sütun gösterir.

    Dışarıdan bağlantılı Denklemler ve global değişkenler artık bu iletişim kutusunda değiştirilemez. Onları değiştirmek için dış dosyayı kullanmalısınız. Bağlantılı denklemlerin ve global değişkenlerin bağlantısını kaldırmak için Denklemler iletişim kutusundaki Dış dosyaya bağla seçeneğinin işaretini kaldırın.

  8. Tamam'a tıklayın.
