Doğrusal Not Çoğaltma

Notları, teknik resimlerde doğrusal bir çoğaltmayla görüntüleyebilirsiniz.

Notun bir doğrusal çoğaltmasını oluşturmak için:

  1. Notu seçin.
  2. Bir teknik resim görünümünde Doğrusal Not Çoğaltma (Detaylandırmalar araç çubuğu) veya Ekle > Detaylandırmalar > Doğrusal Not Çoğaltma öğesine tıklayın.
  3. PropertyManager'da, Yön 1'in altında:
    • Notlar arasındaAralık dim_lin_d1.png öğesini ayarlayın. Aralığı grafik alanında da ayarlayabilirsiniz.
    • Örnek Sayısı pattern_linear_count.png öğesini oluşturulacak toplam not sayısı olarak ayarlayın. Örnek sayısını grafik alanında da ayarlayabilirsiniz.
    • Açıdim_ang_01.png yatay (X eksen) eksenden açısal yön olarak ayarlayın. Örneğin, çoğaltmayı nottan başlayarak 45 derecelik bir çizgi boyunca oluşturmak için Açı öğesini 45 olarak ayarlayın.
    • Çoğaltmayı çizginin uzatması boyunca oluşturmak için Yönü Ters Çevir öğesine tıklayın. Örneğin, Açı öğesini 45 olarak ayarlarsanız Yönü Ters Çevir öğesine tıkladığınızda, çoğaltma nottan başlayarak 225º'lik bir çizgi boyunca oluşturulur. Yönü Ters Çevir öğesine tıkladığınızda, Açı değeri güncellenir. Tutamacı tıklayarak yönü grafik alanında da ters çevirebilirsiniz.
      Seçim noktasını sürükleyerek grafik alanında aralığı ve çoğaltma açısını değiştirebilirsiniz.
  4. Yön 2 için Adım 4'ü tekrarlayın.

    Yön 2, Örnek Sayısı öğesi 1 değerinden büyük olduğunda etkinleşir.

  5. öğesine tıklayın.

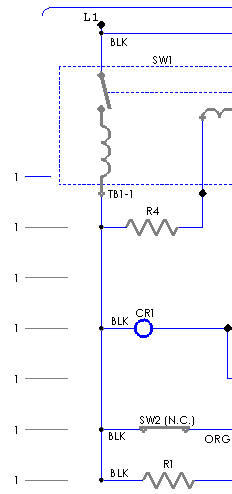

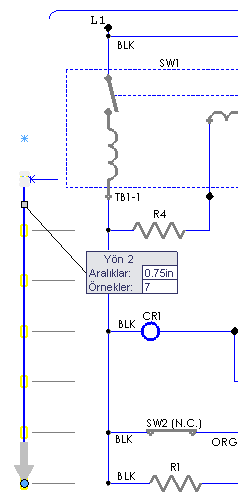

    İlk parça Doğrusal not çoğaltma oluşturma

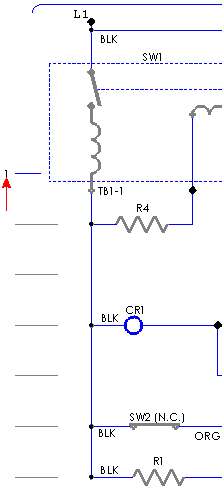

    Doğrusal not çoğaltma Düzenlenmiş doğrusal not çoğaltma

  6. Çoğaltmayı oluşturduktan sonra, notları tek tek düzenleyebilirsiniz.
