Geometriyi Kesişim Aracı ile Değiştirme

Kesişim aracını kullanarak var olan geometriyi değiştirmek ya da yeni geometri oluşturmak üzere katıları, yüzeyleri ve düzlemleri kesiştirebilirsiniz.

Örneğin, bir katıya açık yüzey geometrisi ekleyebilir, bir modelden malzeme kaldırabilir ya da kapalı bir boşluktan geometri oluşturabilirsiniz. Ayrıca, Kesişim aracı ile tanımladığınız katıları birleştirebilir ya da kapalı hacimleri tanımlamak üzere bazı yüzeyleri kapayabilirsiniz.

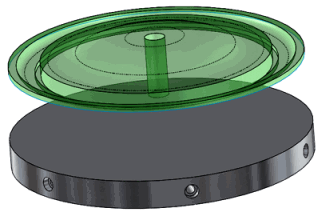

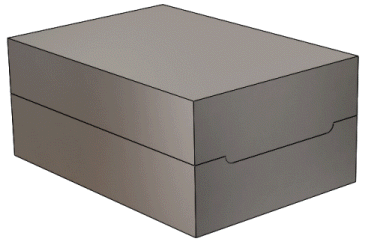

Yüzeyi ve bir katı gövde açın Bir kalıbın iki yarımı
Intersect theme image 01.png Mold 01.png

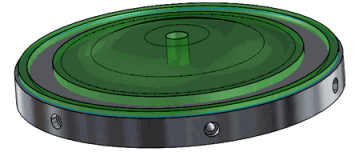

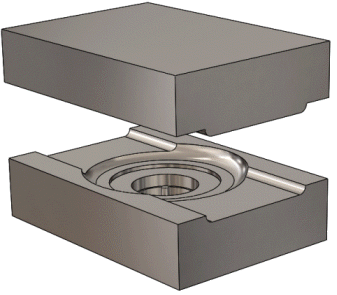

Açık yüzey, Kesişim aracı ile gövdeye ekleyebileceğiniz detayları tanımlar. İki kalıp gövdesi tarafından kapatılan boşluk, Kesişim aracı ile oluşturabileceğiniz bir gövdeyi tanımlar.
Intersect theme image 02.png Mold 02.png

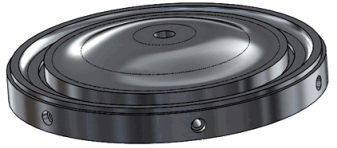

İhtiyaç duymadığınız geometriyi Kesişim aracını kullanarak kaldırabilirsiniz. Kesişim aracı ile kalıp gövdelerini kaldırabilir ve boşluktan bir katı oluşturabilirsiniz.
Intersect theme image 03.png Mold 03.png

Bir parçadaki katılardan, yüzeylerden veya düzlemlerden geometri oluşturabilirsiniz:

  1. Kesiştirtool_intersect.gif (Unsurlar araç çubuğu) veya Ekle > Unsurlar > Kesiştir öğesine tıklayın.
  2. Katıları, yüzeyleri veya düzlemleri seçin.
  3. Kesiştir simgesine tıklayın
  4. Dışarıda bırakılacak bölgeleri seçin ve PM_OK.gif öğesini tıklayın.

İçindekiler

  • Parça Geometrisini Değiştirmek İçin Gövdeleri Kesiştirme

    Kesişim aletiyle bir parçadaki yüzeyleri, düzlemleri veya katı gövdeleri kesiştirebilir veya birleştirebilirsiniz. Örneğin, bir gövdeyi çakışan bir açık yüzey ile birleştirerek gövdeye detaylar ekleyebilirsiniz. Ayrıca, bir gövdeyi bir düzlem ile kesiştirerek ayırabilirsiniz.

  • Kesişim Aracı İle Kapalı Boşluklardan Katılar Oluşturma

    Çakışan yüzeyi veya katı gövdeleri bir parçada birleştirip boşluğu kapatan gövdeler tarafından tanımlanan geometriyi kaldırarak boşluktan katı oluşturabilirsiniz.

  • Kesişim PropertyManager'ı

    Kesişim aracını kullanarak var olan geometriyi değiştirmek ya da yeni geometri oluşturmak üzere katıları, yüzeyleri veya düzlemleri kesiştirebilirsiniz.
