Ölçümlendirmeleri Taşıma ve Kopyalama

Ölçümlendirmeler teknik resimde görüntülendikten sonra, bir görünüm içinde veya başka bir görünüme taşıyabilirsiniz. Bir ölçümlendirmeyi bir yerden başka bir yere sürüklediğinizde, ölçümlendirme uygun şekilde modele yeniden iliştirilir. Ölçümlendirmeleri, yalnızca ölçümlendirme için uygun oryantasyonun olduğu bir görünüme taşıyabilir veya kopyalayabilirsiniz.

Video: Ölçümlendirmeleri Taşıma ve Kopyalama

Görünüm içinde bir ölçümlendirmeyi taşımak için:

 Ölçümlendirmeyi yeni konuma sürükleyin.

Görünüm içinde bir ölçümlendirmeyi aynı boyutta farklı bir unsura geçirmek için:

 Ölçümlendirmeyi seçin ve ok başı tutamacını başka bir kenara sürükleyip bırakın.

Bu yöntem yalnızca radyal, çap ve pah ölçümlendirmeleri için kullanılabilir.

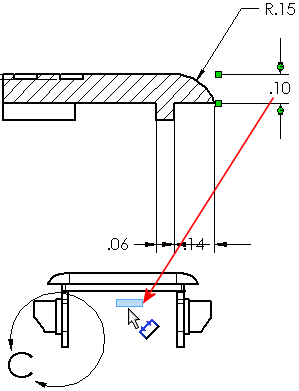

Ölçümlendirmeleri bir görünümden diğerine taşımak veya kopyalamak için:

 Shift tuşunu (taşımak için) veya Ctrl tuşunu (kopyalamak için) basılı tutarak ölçümlendirmeleri başka bir görünüme sürükleyin.

Bu yöntemi birden fazla süren ölçümlendirme oluşturmak için kullanın.

Birkaç ölçümlendirmeyi aynı anda taşımak veya kopyalamak için:

 Seçim yaparken Ctrl tuşunu basılı tutun.

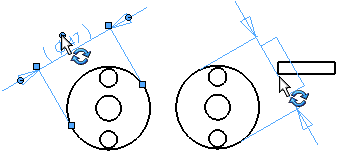

Bir ölçümlendirmeyi döndürmek için:

 Ölçümlendirme metnine en yakın tutamacı sürükleyin.

Ölçümlendirme küçük aralıklarla döner.

Aynı Boyutlu Unsurlar için Ölçümlendirme Lideri Kontrolü

Radyal, çap veya pah ölçümlendirme liderlerini veya delik bilgisi liderlerini bir teknik resim görünümündeki aynı boyutlu unsurlar arasında taşıyabilirsiniz.

Ortak unsurlar için ölçümlendirme ve delik bilgisi liderinin uç noktalarını taşımak için, lider uç noktalarını bir unsurdan başkasına sürükleyin.
