Spline Stili Çizme

Var olan iki obje arasında köprü eğrisi olarak bir spline stili çizebilirsiniz.

1. Yeni bir çizim açın. İki yay objesi çizmek için Merkez Noktası Yayı aracını kullanın.



2. Spline Stili (Çizim araç çubuğu) veya Araçlar > Çizim Objeleri > Spline Stili öğesine tıklayın.
3. Grafik alanında yayın ilk uç noktasına tıklayın.

   İlk tıklamada spline stilindeki ilk kontrol tepe noktası oluşturulur.

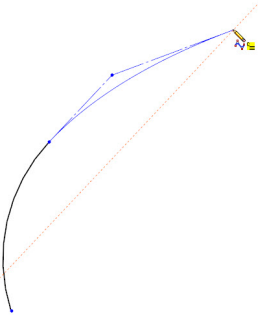

4. İmleci çıkarım çizgisinin üzerine getirin ve tıklayarak gösterilen şekilde ikinci bir kontrol tepe noktası ekleyin.

   İkinci denetim tepe noktasını çıkarım çizgisine yakalarsanız bu uç noktada bir teğet ilişki oluşturulur.

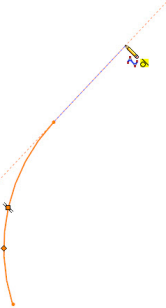

5. İmleci sağa doğru ilerletin ve bir sonraki çıkarım çizgisinin üzerine getirin. Eşit eğrilik simgesi göründüğünde imlece tıklayın.

   Üçüncü denetim tepe noktasını çıkarım çizgisine yakalarsanız bu uç noktada bir eşit eğrilik ilişkisi oluşturulur.

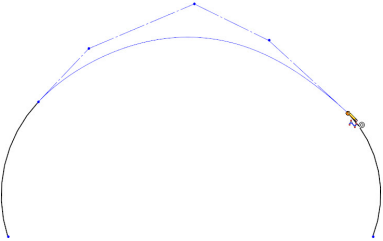

6. Spline stilini tamamlamak için başka kontrol tepe noktaları ekleyerek devam edin. İkinci yayın uç noktasına ulaştığınızda, ALT tuşunu basılı tutarak uç noktasındaki işaretçiye çift tıklayın.

   ALT tuşuna basmak, son kontrol tepe noktasına otomatik teğet ilişkileri uygular.

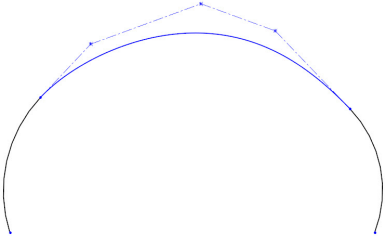

   İki çizim objesi arasındaki köprü eğrisi tamamlanmıştır.
