Kesit Görünümlerinde Kesişim Bölgelerini Kullanma

Bir modelde, modelin birçok alanını keserek kesit görünümleri oluşturabilirsiniz. Bu çoklu alanlar "kesişim bölgeleri" olarak tanımlanır.

Kesit düzlemler veya yüzler seçtiğinizde, seçimlerinizin sınırlandırma kutusu kesişim bölgesidir. Kesişim bölgelerini bir modelin birçok alanına ait kesit görünümü oluşturmak için kullanabilirsiniz.

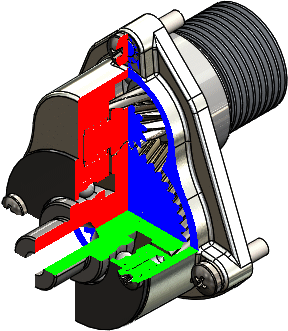

Bu örnekte modelin bir bölümünün kesilmesi için kesişim bölgeleri kullanılmıştır.
Orijinal Model Modelin Kesitli Görünümü

Bu örnekte kesit görünümlerinde kesişim bölgelerini kullanmak için:

  1. Kesit Görünümü öğesine (Görünüm araç çubuğu) veya Görünüm > Görüntü > Kesit Görünümü öğelerine tıklayın.
  2. PropertyManager'da, Kesit Yöntemi altında, Bölgesel öğesini seçin.
  3. Kesit 1 altında:
    1. Ön Düzlem öğesine tıklayın.
    2. Öteleme Uzaklığı olarak 0 yazın.
    3. Kesit tapasını göster ve Salt grafik kesit öğelerini seçin.
  4. Kesit 2 altında:
    1. Üst Düzlemplane_top.png Düğmesi'ne tıklayın.
    2. Öteleme Uzaklığı olarak 0 yazın.
  5. Kesit 3 altında:
    1. Sağ Düzlemplane_right.png Düğmesi'ne tıklayın.
    2. Öteleme Uzaklığı olarak 0 yazın.
  6. Kesit Yöntemi altında, Kesişim Bölgeleri öğesine tıklayın.

    Gölgeli kesişim bölgeleri grafik alanında görüntülenir.

  7. Grafik alanında, gösterilen sol alt ve sağ üst kesişim bölgelerini seçin.

  8. öğesine tıklayın.
