Montaj Sınırlandırmaları PropertyManager'ı

Sınırlandırma Filtreleri

Sınırlandırma tiplerini gizleyip göstermek için sınırlandırma filtrelerini kullanın.

coincident.png Button Çakışık
concentric.png Button Eşmerkezli
dim_lin_horiz.png Button Uzaklık
tangent.png Button Teğet
  Çoğaltmaları Göster Çoğaltma sınırlandırmalarını göster. Temizlendiğinde, çoğaltmadaki her bir örneğe yönelik sınırlandırmalar gösterilir.
Çoğaltmaları göster seçili Çoğaltmaları göster temizlenmiş

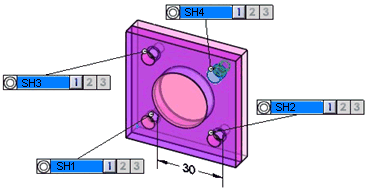

  Akıllı Filtre Kullan Düşünülen unsura yakın mesafede bulunmayan sınırlandırmaları gizler.
  • Tıkaç kutuya monte edilmiştir.

  • Akıllı Filtre seçilir. Yükseltme Y3 ve Y4 için yalnızca yakın taraf deliği seçenekleri görünür.

  • Akıllı Filtre temizlenir. Tıkacın iki yükseltme unsuruna kutunun hem yakın hem de uzak taraf deliği için eşmerkezli sınırlandırmalar uygulanır.

Tolerans Montajı

Parçaları ve onların sınırlandırma durumunu listeler.

Parçaların bir sınırlandırmaya ihtiyacı vardır.
PM_Constrained.gif Parçanın tek bir sınırlandırma minimumu vardır.

Sınırlandırmalar

Parça başına uygulanan sınırlandırmalarla ilgili ayrıntıları listeler.

Desteklenen Sınırlandırma Çiftleri

  Yükseklik Koni Delik* Kesişim çizgisi Çentik Düzlem Yuva Genişlik
Yükseklik X X X - - - X X
Koni X X X - X - X X
Delik* X X X - X - X X
Kesişim çizgisi - - - X - X - -
Çentik - X X - X - X X
Düzlem - - - X - X - -
Yuva - X X - X - X X
Genişlik - X X - X - X X
Delik*, çentik veya yuva çoğaltmaları arasına sınırlandırmalar uygulayabilirsiniz.

*: Delik Silindir, Düz Havşa, Konik Havşa ve Basit Delikleri kapsamaktadır.

Açıklama:

X: Desteklenen

-: Desteklenmiyor veya geçerli değil
