Yüzdürmeli Yüzen Bağlantı Elemanı Montajı

Bağlantı elemanı yüzdürmesini dikkate alarak en kötü durum senaryosunu değerlendirmek için:

  • PropertyManager'da Analiz Parametreleri altında Pim ve bağlantı elemanlarını yüzdür'ü seçin.

    En kötü durum minimumu 46'ya düşerken en kötü durum maksimumu 54'e çıkar. 8 mm'lik toplam aralık, TolAnalyst'in bağlantı elemanı yüzdürmesini dikkate almadığı durumdaki aralığın ki katıdır.

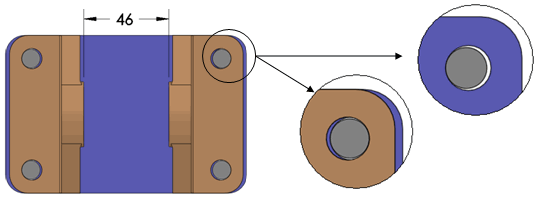

TolAnalyst en kötü durum minimum sonucunu sağlamak için parçaları yüzdürmenin dikkate alınmadığı prosedürde tanımlandığı gibi simüle eder. Bkz. Yüzdürmesiz Yüzen Bağlantı Elemanı Montajı. Parçalar montajlandığında aks destekleri üst plakanın boşluk deliklerinin iç yüzlerine ve aks desteklerinin boşluk deliklerinin dış yüzlerine itilir ve en kötü durum minimumu 46 olur.
