扫描 PropertyManager

根据扫描特征的类型设置扫描 PropertyManager 选项。

要打开该 PropertyManager:

绘制轮廓和要遵循的路径,然后单击 扫描凸台/基体(“特征”工具栏)、 扫描切除(“特征”工具栏)或 扫描曲面(“曲面”)工具栏。

轮廓和路径

  轮廓扫描 使用轮廓和路径生成扫描。
  实体扫描 (仅可用于切除扫描。 不可用于装配体特征。) 使用工具实体和路径生成切除-扫描。 最常见的用途是绕圆柱实体创建切除。 此选项对于棒铣刀模拟也很有用。

仅对于切除扫描,当您选择 实体扫描 时,路径必须在自身内相切(无交点角),并从工具实体轮廓上或内部的点开始。

工具实体和路径
切除扫描

请注意 实体扫描 如何跟随螺旋线路径处理工具实体:

当您为 随路径变化 选择 方向/扭转类型 并为 路径对齐类型 选择 时,刀具实体正确跟随螺旋线路径的切线。



要想使刀具实体在随螺旋线路径变化时与参考引用垂直,为 路径对齐类型 选择 方向向量,然后选取刀具实体保持为垂直的方向,例如,圆柱平面端面的法线。

刀具实体在沿圆柱随螺旋线路径变化时保持与端面平行。 此功能对于刀具加工市场很重要。

轮廓 设定用来生成扫描的草图轮廓(截面)。在图形区域中或 FeatureManager 设计树选取草图轮廓。基体或凸台扫描特征的轮廓应为闭环。曲面扫描特征的轮廓可为开环或闭环。
工具实体(只限切除扫描) 工具实体必须凸起,不与主实体合并,并由以下之一组成:
  • 只由分析几何体(如直线和圆弧)组成的旋转特征。
  • 圆柱拉伸特征
路径 设定轮廓扫描的路径。在图形区域或 FeatureManager 设计树中选取路径草图。路径可以是开环或闭合、包含在草图中的一组绘制的曲线、一条曲线或一组模型边线。路径的起点必须位于轮廓的基准面上。

不论是截面、路径或所形成的实体,都不能出现自相交叉的情况。

选项

  方向/扭转类型 控制 轮廓 在沿 路径 扫描时的方向。 选项有:


随路径变化

截面相对于路径仍时刻处于同一角度。

当您选择随路径变化时,在小型和不均匀曲率沿路径波动引起轮廓不能对齐的情况下,选项可使轮廓稳定。

保持法向不变

截面时刻与开始截面平行。

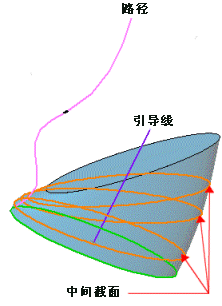

随路径和第一引导线变化





选择 随路径和第一条引导线变化,中间截面的扭转由路径到第一条引导线的向量决定。 在所有中间截面的草图基准面中,该向量与水平方向之间的角度保持不变。

随第一和第二引导线变化



选择 随第一条和第二条引导线变化,中间截面的扭转由第一条到第二条引导线的向量决定。 在所有中间截面的草图基准面中,该向量与水平方向之间的角度保持不变。

沿路径扭转

沿路径扭转截面。 在 定义方式 下按度数、弧度、或旋转定义扭转。

此范例显示一个旋转。

以法向不变沿路径扭曲

通过将截面在沿路径扭曲时保持与开始截面平行而沿路径扭曲截面。

此范例显示一个旋转。

  定义方式(在“方向/扭转类型”中的“沿路径扭转”或“法向不变的情况下沿路径扭转”被选中时可用)。 选取以下选项之一:

扭转定义

定义扭转。选择度数弧度、或反转

扭转角度

在扭转中设定度数、弧度、或反转数。

  路径对齐类型(在 随路径变化 中选定 方向/扭转类型 时可用) 当路径上出现少许波动和不均匀波动,使轮廓不能对齐时,可以将轮廓稳定下来。选项有:


垂直于轮廓而对齐轮廓。不进行纠正。

最小扭转

(只对于 3D 路径)。阻止轮廓在随路径变化时自我相交。

方向向量

以为方向向量所选择的方向对齐轮廓。选择设定方向向量的实体。

所有面

当路径包括相邻面时,使扫描轮廓在几何关系可能的情况下与相邻面相切。

方向向量(在 方向向量 中选定 路径对齐类型 时可用) 选择一基准面、平面、直线、边线、圆柱、轴、特征上顶点组等来设定方向向量。
  合并切面 如果扫描轮廓具有相切线段,可使所产生的扫描中的相应曲面相切。保持相切的面可以是基准面、圆柱面或锥面。其它相邻面被合并,轮廓被近似处理。草图圆弧可以转换为样条曲线。
  显示预览 显示扫描的上色预览。消除选择以只显示轮廓和路径。
  合并结果 将实体合并成一个实体。
  与结束端面对齐 将扫描轮廓继续到路径所碰到的最后面。 扫描的面被延伸或缩短以与扫描端点处的面匹配,而不要求额外几何体。 此选项常用于螺旋线。


选择与结束端面对齐 与结束端面对齐与结束端面对齐
螺旋线顶部 螺旋线顶部
螺旋线底部 螺旋线底部

引导线

引导线 在轮廓沿路径扫描时加以引导。 在图形区域选择引导线。
引导线必须与轮廓或轮廓草图中的点重合。
上移下移 调整引导线的顺序。选择一引导线 并调整轮廓顺序。
  合并平滑的面 消除以改进带引导线扫描的性能,并在引导线或路径不是曲率连续的所有点处分割扫描。 因此,引导线中的直线和圆弧会更精确地匹配。

合并平滑的面 已选定
合并平滑的面 已清除
如果您清除合并平滑的面,则可能会存在稍后生成的某些特征因几何体的更改而无法使用的情况。

显示截面 显示扫描的截面。选择箭头 截面数观看轮廓并解疑。


起始处/结束处相切

起始处相切类型结束处相切类型

没应用相切。
路径相切 垂直于开始点路径而生成扫描。

薄壁特征

选择以生成一薄壁特征扫描。

使用实体特征的扫描 使用薄壁特征的扫描
薄壁特征类型 设定薄壁特征扫描的类型。 这些选项是:

单向

使用 厚度 值以单一方向从轮廓生成薄壁特征。 如果需要,请单击 反向

两侧对称

以两个方向应用同一厚度 值而从轮廓以双向生成薄壁特征。

双向

从轮廓以双向生成薄壁特征。 为“厚度” 和“厚度”dim_lin_t2.png 设定单独数值。

曲率显示

网格预览(E) 在已选面上应用预览网格,以更好地直观显示曲面。
网格密度 当选择网格预览时可用。

调整网格的行数。

斑马条纹 显示斑马条纹,以便更容易看到曲面褶皱或缺陷。
曲率检查梳形图(V) 激活曲率检查梳形图显示。

至少选择以下选项之一:

方向 1

切换沿方向 1 的曲率检查梳形图显示。

方向二

切换沿方向 2 的曲率检查梳形图显示。

对于任一方向,选择编辑颜色,以修改梳形图颜色。

缩放 当选择曲率检查梳形图时可用。

调整曲率检查梳形图的大小。

密度 当选择曲率检查梳形图时可用。

调整曲率检查梳形图的显示行数。

特征范围

指定您想要特征影响到哪些实体或零部件。
  • 对于多体零件,参阅多实体零件中的特征范围.
  • 对于装配体,参阅装配体中的特征范围
