圆角曲面

对于曲面实体中以一定角度相交的两个相邻面，您可使用圆角以使其之间的边线平滑。

要访问该 PropertyManager，请单击特征工具栏中的圆角，或单击插入 > 曲面 > 圆角插入 > 曲面 > 圆角

在部分预览 PropertyManager 中选择部分预览、完全预览或无预览。您可预览所有圆角类型。

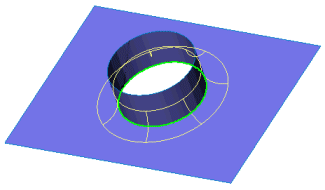

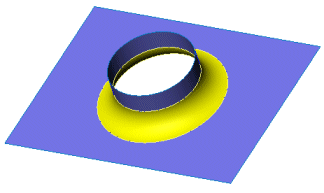

使用 完全预览 的等半径曲面圆角 应用了等半径曲面圆角

使用 部分预览 的多半径曲面圆角 应用了多半径曲面圆角
曲面圆角处理与实体圆角处理原理相同，但有几个例外。 您可以执行下列操作：
  • 圆角处理曲面实体的边线。
  • 制作多半径曲面圆角。
  • 在两个曲面之间制作圆角或面圆角。 请参阅创建曲面圆角。
  • 将逆转参数添加到曲面圆角。
  • 制作带有控制线的曲面圆角。
  • 在面圆角中剪裁或保留圆角处理后的曲面。
  • 在曲面上制作变半径圆角。
    旋转曲面上未应用圆角 旋转曲面上应用了变半径圆角
  • 为面组单击反转面法向 以反转圆角方向。
您不能执行下列操作：
  • 使用保持特征选项保留曲面实体上的切除。

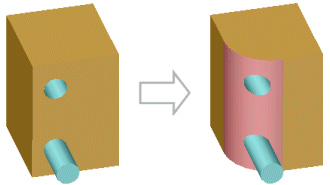

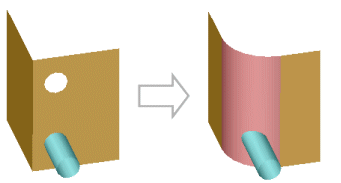

    曲面圆角处理中的保持特征选项与实体圆角处理中的不同。在实体零件中，如果您在圆角区域中有凸台或切除特征，您可在圆角处理时保留特征。在曲面实体中，您可保留凸台，但不能保留切除。
  • 从 FeatureManager 设计树选择按特征圆角处理的曲面。
