工程图中的爆炸视图

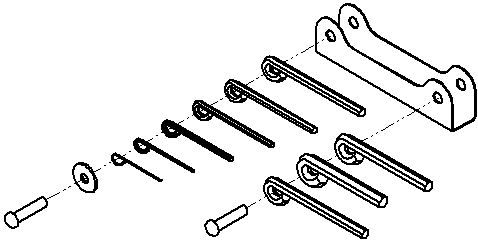

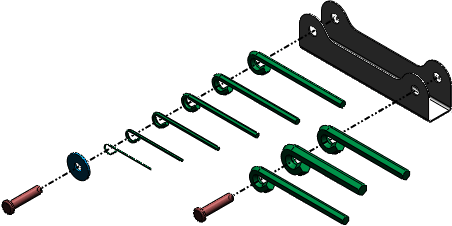

您可从现有的爆炸装配体视图生成爆炸工程图视图。实际视图是模型视图，通常处于等轴测方位。

1. 在装配体中：
   1. 创建新配置。 有关详细信息，请参阅手动创建配置。
   2. 生成爆炸视图。 有关详细信息，请参阅装配体中的爆炸视图。



2. 在工程图中：
   1. 使用爆炸视图所需的方位插入装配体的模型视图。 有关详细信息，请参阅模型视图。



   2. 右键单击工程图视图，然后单击属性。
   3. 在工程图视图属性对话框中的配置信息下选取显示为爆炸状态。



   或者，为了显示处于爆炸状态的所有工程图视图，您可以：

   • 右键单击工程图视图，然后单击以爆炸状态显示。
   • 在工程图视图 PropertyManager 的参考配置下，选择以爆炸状态显示。
