制作块

您可以从任何单个草图实体或多个草图实体组合中制作块。

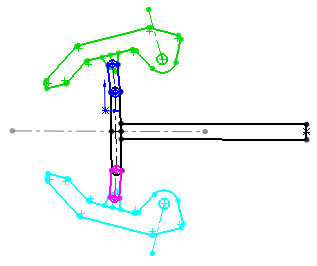

1. 生成草图。



2. 单击制作块 （块工具栏），或单击 工具 > 块 > 制作 。
   如果您在 FeatureManager 设计树中用右键单击块 ，也可以使用块工具。

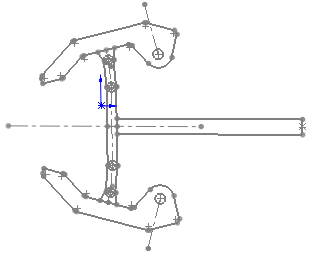

3. 选择要制作为块实体的块的草图实体。



4. 单击 。
5. 对于其余每个草图实体，重复步骤 2-4。

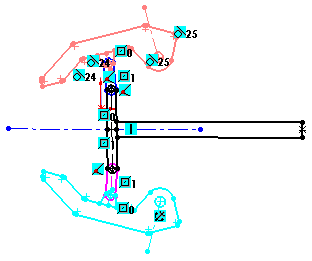

6. 在编辑模式下，对草图添加必要的几何关系。



7. 保存此零件。
   在制作块时，您可以指定插入块时使用的插入点。
