使用剖面视图中的交叉区域

您可以通过切除模型的多个区域在模型中创建剖面视图。 这些区域由“交叉区域”定义。

在您选择剖切面或面时，您所选项的边界框即为交叉区域。 您可以使用交叉区域创建模型多个区域的剖面视图。

此例使用交叉区域切除模型的一部分。

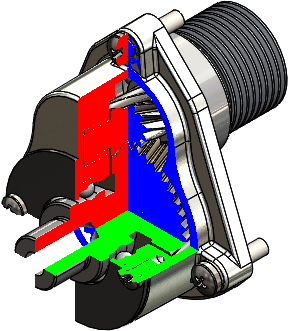

原始模型	模型的剖面视图

要使用此例中剖面视图的交叉区域：

1. 单击剖面视图（“视图”工具栏）或视图 > 显示 > 剖面视图。
2. 在 PropertyManager 的剖面方式中选择分区。
3. 在剖面 1 中：
   1. 单击前视基准面。
   2. 在偏移距离 中输入 0。
   3. 选择显示剖面盖和仅图形区域。
4. 在剖面 2 中：
   1. 单击上视基准面。
   2. 在偏移距离 中输入 0。
5. 在剖面 3 中：
   1. 单击右视基准面。
   2. 在偏移距离 中输入 0。
6. 在剖面方式中，单击交叉区域。

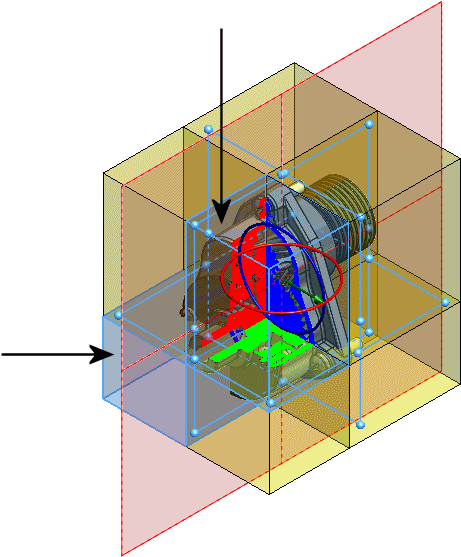

   图形区域中将显示上色的交叉区域。

7. 在图形区域中，选择所示的左下和右上交叉区域。


8. 单击 。
