网格改进

凭借新增的四面体和六面体网格选项，网格质量得到了改进。

网格改进包括：
  • 新增四面体网格设置，用于控制为浇道中实体通道生成的网格。 在四面体网格 PropertyManager 中单击高级（浇道）。 在浇道（高级设置）中，输入环计数、环切割计数和长度比例的值。

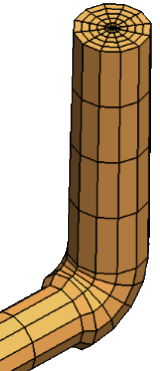

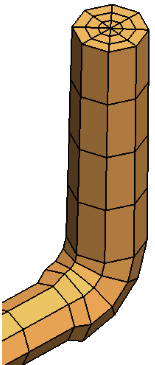

    不带高级设置的实体通道浇道 带高级设置的实体通道浇道
  • 用来在四面体网格 PropertyManager 中设置贯穿厚度的元素最小数量（设置边界图层元素）的选项。 针对筋和凸台等较薄的几何体零件，为零件的整个厚度添加更多网格元素，从而改进结果。
    不带贯穿厚度的元素最小数量的网格 带贯穿厚度的元素最小数量的网格
  • 对于六面体网格，一种称为切割体素的新网格算法取代了回归网格算法。
  • 对于六面体网格，新增了一种称为非正交体素的网格算法。 新的网格器会自动在需要多个网格图层的区域添加更多元素。
    体素算法生成的网格 非正交体素算法生成的网格
