定義非均勻力負載

1. 在 Simulation 研究樹狀結構中，用右鍵按一下外部負載 圖示，然後選擇力。

   力PropertyManager 出現。

2. 按一下力的面、邊線、頂點與參考點 方塊，然後選擇要套用力的圖元。
3. 按一下所選方向。
4. 按一下方向的面、邊線、基準面、軸方塊 ，並選擇圖元以指定方向。
5. 如果您選擇要套用力的本體不止一個，請選擇每個項目或總計。
6. 選擇所需的單位。
7. 在力之下，選擇一般或所選方向。
   • 如果您為方向選擇面或基準面，請指定下列至少一個組成：沿平面方向 1、沿平面方向 2 或垂直於平面。
   • 如果您選擇邊線來指定方向，請指定沿著該邊線的力值。
   • 如果您選擇軸來指定方向，請指定下列至少一個組成：徑向、圓周 或軸向。
8. 核取非均勻分佈。
   1. 按一下選擇一個座標系統方塊 ，然後選擇座標系統： 從圖面中或從 FeatureManager (特徵管理員) 設計樹狀結構中選擇笛卡爾座標、圓柱或球形。
   2. 選擇線性 或角度 座標的單位。
   3. 按一下您所選的座標系統類型的影像，然後按一下編輯方程式。
   4. 輸入描述力在所選座標系統中之空間變化的數學關係式。 您可以使用下拉式功能表中基本的數學函數清單。 在數學關係式介面中，在引號內輸入座標： "x"、"y"、"z"、"r"、"t" 和 "p"。
9. 按一下 。

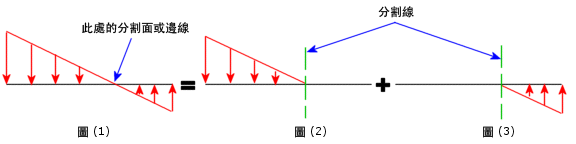

如果指定分佈讓力在部分邊線或面上變更方向 (如下圖所示)，程式會設定面的絕對值等於 PropertyManager 中指定的值。

套用會變更方向的不均勻力時 [圖 (1)]，在力變更方向之處將負載圖元一分為二，分成兩個步驟來套用力 [圖 (2) 及 圖 (3)]。
