在組合件中，您可以鏡射現有的零組件 (零件或次組合件) 來加入零組件。新的零組件可以是種子零組件的副本或反手版本。
產生副本和產生反手版本之間的不同之處包括：
| 複製 |
反手版本 |
|---|
| 種子零組件的新副本將加入至組合件。不會產生新的文件或模型組態。 |
會產生新的文件或新的模型組態。 |

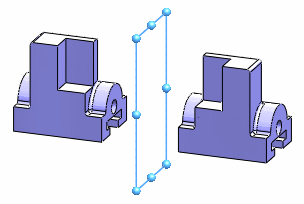

| 複製零組件的幾何與種子零組件完全一樣。僅零組件的方位不同。 |
新零組件的幾何是鏡射所得，所以與種子零組件不同。 |
| 此選項對於對稱的零組件而言最為實用。 |
使用此選項來產生非對稱零組件的實際鏡射。 |
|
|

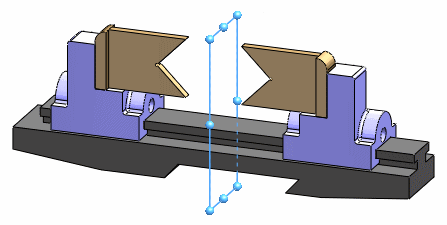

鏡射零組件的範例
在此組合件中，次組合件（鉗夾與支撐）已被鏡射。會產生此支撐的反手版本以使鉗夾處於正確位置。因為無需變更幾何，因此會產生鉗夾的副本。
關於鏡射零組件的詳細資訊
無論是透過副本還是反手版本來鏡射零組件，都將適用以下項次：
-
此時鏡射零組件
特徵將加入 FeatureManager(特徵管理員) 樹狀結構中。 此特徵將鏡射零組件保持在鏡射基準面中相對於種子零組件的位置。 無需其他結合來限制鏡射零組件。
- 您可以加入結合或移動鏡射零組件，只要移動後不會破壞種子零組件的結合狀態。
- 鏡射 Toolbox 零件時，您僅可產生副本。反手版本則無法產生。
反手版本
以下項次僅在產生組合件零組件的反手版本時適用：
- 您可以將反手版本儲存為新檔案，或做為導出模型組態儲存到種子零組件檔案中。
- 如果對種子零組件做出任何變更，所有變更將傳遞至反手零組件。
- 自訂屬性將會自動複製到新的檔案或模型組態。
- 如果種子零組件是次組合件，並且您將其反手版本儲存為新檔案，則該種子次組合件的結合將在新的次組合件中重新產生。如果無法重新產生結合，您將得到通知。
- 如果您將鏡射零組件做為導出模型組態儲存到種子零組件檔案中，則該檔案中將產生新的特徵。此特徵沒有組合件的外部參考。此特徵在種子（父項）模型組態中會自動被抑制，在新的（導出）模型組態中會自動恢復抑制。
