Přídavek na ohyb a Zkrácení ohybu

Výpočty přídavku na ohyb a zkrácení ohybu jsou metody, které slouží k určení rozvinuté délky plechového materiálu a následnému správnému okótování dílu s ohybem. Další metody zahrnují tabulky ohybů, K-Faktor a výpočet ohybu.

Výpočet přídavku na ohyb a zkrácení ohybu

Následující ilustrace ukazuje parametry A a B použité pro výpočet přídavku na ohyb:



Pro určení celkové rozvinuté délky pro přídavek na ohyb se používá následující rovnice:

Lt = A + B + BA

kde:

  • Lt je celková rozvinutá délka
  • BA je hodnota přídavku na ohyb

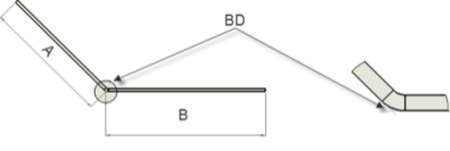

Následující ilustrace ukazuje parametry A, B a BD použité pro výpočet přídavku na ohyb:


Pro určení celkové rozvinuté délky pro hodnoty zkrácení ohybů se používá následující rovnice:

Lt = A + B - BD

kde:

  • Lt je celková rozvinutá délka
  • BD je hodnota zkrácení ohybu
    Musíte změřit zkrácení ohybu (BD) od virtuálního vrcholu.

Hodnota přídavku na ohyb a zkrácení ohybu

Pro libovolný ohyb plechového dílu je možné zadáním příslušné hodnoty při vytváření ohybu určit hodnotu přídavku na ohyb nebo zkrácení ohybu.

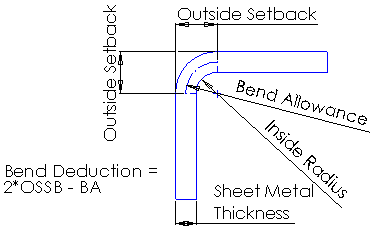

Již ze své definice je přídavek na ohyb délka oblouku ohybu měřená podél neutrální osy materiálu. Podle své definice je zkrácení ohybu rozdíl mezi přídavkem na ohyb a dvojnásobkem vnějšího přechodu.
