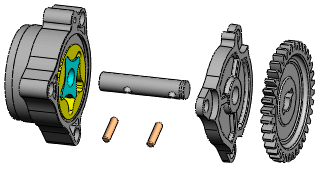

Rozložený pohled zobrazuje součásti sestavy v rozložené pozici, ale tak, jak do sebe v sestavě navzájem zapadají.
Rozložené pohledy vytvoříte výběrem a přetažením dílů v grafické ploše, čímž se také vytvoří jeden nebo více kroků rozložení. V rozložených pohledech můžete:
- Rovnoměrně rozmístit rozložené stohy součástí (hardware, podložky atd.).
- Radiálně rozkládat součásti kolem osy.
- Přetahovat a provádět automatické uspořádání více součástí.
- Připojit novou součást ke stávajícím krokům rozložení jiné součásti. To se hodí v případě přidání nového dílu do sestavy, která již obsahuje rozložený pohled.
- Pokud podsestava obsahuje rozložený pohled, lze jej znovu použít v sestavě na vyšší úrovni.
- Přidat čáry rozložení pro označení vazeb mezi součástmi.
Je-li sestava rozložená, nemůžete do ní přidávat vazby.
