Ruční oprava přeurčených skic

Návod na ruční opravu předefinovaných skic:

  1. V položce Zpráva okna PropertyManager klepněte na Ruční oprava.

    Všechny vztahy a kóty ve skice se zobrazí pod položkou Konfliktní vztahy/kóty.

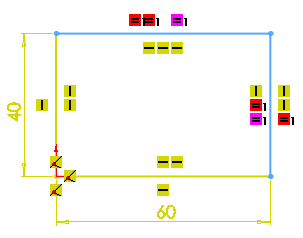

  2. Vyberte každý vztah nebo kótu. Dojde k jejich zvýraznění v grafické ploše.

    Příklad:

    = Stejný poloměr/délka 1

  3. Klepněte na Odstranit.

    Nalezeno platné řešení
    Odstraníte-li jednu či více položek v části Konfliktní vztahy/kóty,, můžete kliknutím na tlačítko undo.png vrátit každou akci zpět a seznam tak znovu vytvořit.

  4. Klepněte na tlačítko PM_OK.gif.
