Stejnou skicu můžete použít k vytváření různých prvků.
Chcete-li stejnou skicu použít k vytvoření dvou různých prvků:
- Vytvořte skicu.
- Vytvoříte prvek ze skici.
- Ve stromu FeatureManager vyberte stejnou skicu, kterou jste použili pro první prvek.
- Vytvoříte druhý prvek ze skici.
Při tvorbě prvků můžete přidat dodatečné skici podle potřeby. Když je například jeden prvek vysunutí a druhý otočení, můžete pro oba použít stejnou skicu. Pro prvek otočení jen přidejte osu.
Skica, která je sdílena více prvky, je ve stromu FeatureManager označena ikonou
.
![shared_sketch_03.gif](doc1292869260147.image) |
![shared_sketch_04.gif](doc1292869258678.image) |

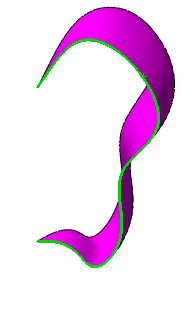

Skica použitá pro otočení povrchu |
Skica sdílená pro vysunutí plochy |
![shared_sketch_01.gif](doc1292869259725.image) |
![shared_sketch_02.gif](doc1292869259209.image) |
Skica použitá pro tenkostěnný prvek spojení profilů |
Skica sdílená pro prvek tenkostěnného vysunutého prvku |
