Asymetrická zaoblení

Nástroj Zaoblení je možné použít na vytvoření symetrických zaoblení pro díly, sestavy a povrchy.

Symetrické tvary je možné uplatnit na zaoblení Konstantní velikost, Proměnlivá velikost a Plocha.

  1. Otevřete soubor install_dir\samples\whatsnew\parts\remote.sldprt.

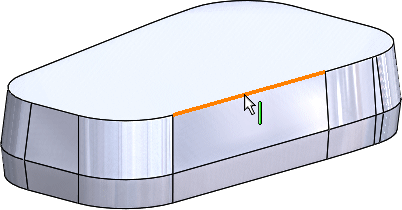

  2. Vyberte zobrazenou hranu.

  3. Klepněte na ikonu Zaoblení (panel nástrojů Prvky) nebo vyberte Vložit > Prvky > Zaoblení.
  4. Ve správci PropertyManager vyberte v nabídce Typ zaoblení možnost Zaoblení o konstantní velikosti.

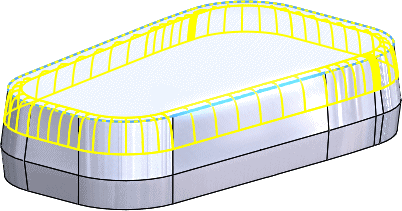

  5. V nabídce Položky k zaoblení vyberte možnost Plný náhled.
  6. V nabídce Parametry zaoblení:
    1. Z rozbalovacího seznamu vyberte možnost Asymetrické.
    2. Nastavte Vzdálenost 1 na hodnotu 5.
    3. Nastavte Vzdálenost 2 na hodnotu 10.
    4. Klepněte na možnostObrátit směr.
    5. V nabídce Profil vyberte možnost Ró kuželu.
    6. Nastavte položku Ró kuželu na hodnotu 0,65.

    7. Klepněte na .

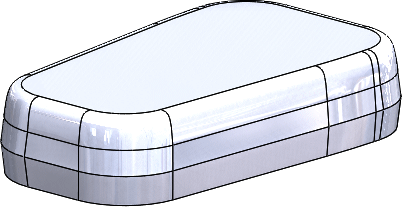

    Asymetrické zaoblení bude přidáno.
