Manipulace s nálepkami

Ovladače nálepek na obrazovce, které slouží k mapování nálepek na model, byly vylepšeny s cílem usnadnit mapování nálepek na složité povrchy.

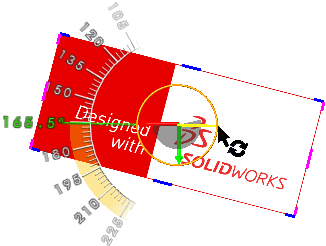

U všech typů mapování nálepek se zobrazí ovladač otáčení, který má podobu prstence se středem ve středu nálepky. Když ovladač otáčení přetáhnete, na obrazovce se zobrazí úhloměr, který ukazuje úhel natočení nálepky a umožňuje ho změnit.

V případě nálepek mapovaných na štítky sledují ovladače nálepek jejich plochy.

Chcete-li ovládat umístění nálepek pomocí ovladačů, proveďte jeden z následujících kroků:

  • V podokně úloh, na záložce Vzhledy, scény a nálepky , rozbalte položku Nálepky a přetáhněte požadovanou nálepku do grafické plochy.
  • V okně DisplayManager klepněte na možnost Zobrazit nálepky . Klepnutím na možnost Otevřít knihovnu nálepek otevřete složku Nálepky v podokně úloh. Přetáhněte nálepku do grafické plochy.

    Pokud již model obsahuje nálepky, klepněte pravým tlačítkem na nálepku a klepněte na možnost Upravit nálepku.
