Vazba středu profilu

Vazba na střed automaticky zarovná vzájemně středy běžných typů součástí, jako jsou obdélníkové a válcové profily a plně tyto součásti definuje.

  1. Otevřete soubor instalační_adresář\samples\whatsnew\assemblies\profile_center_mate\profile_center.sldasm.
  2. Klepněte na ikonu Vazba (panel nástrojů pro sestavy) nebo na Vložit > Vazba.
  3. V PropertyManageru v části Upřesňující vazby klepněte na Střed profilu.

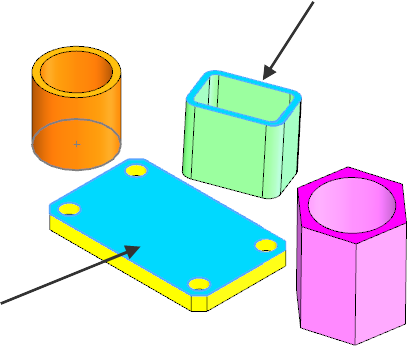

  4. Zvolte pro Entity pro vazbu zobrazené plochy.

    Součásti se zarovnají.

  5. V nabídce Zarovnání vazeb klepněte na Opačné.

  6. Součást otočíte tak, že v Orientace klepnete na Po směru hodinových ručiček.

  7. Klepněte na .

    Daný PropertyManager zůstane otevřen.

  8. V nabídce Upřesňující vazby klepněte na Střed profilu.
  9. Zvolte pro Entity pro vazbu zobrazené plochy.

    Součásti se zarovnají.

  10. V části Vzdálenost odsazení zadejte 2,5 a vyberte Obrátit kótu.

  11. Ve správci PropertyManager vyberte položku Uzamknout rotaci, aby se součásti nemohly otáčet.
  12. Klepněte na .
  13. Dalším klepnutím na zavřete PropertyManager.
Viz Nápovědu SOLIDWORKS: Vazba středu profilu.
