Création des fichiers Excel câble/fil, composant ou gaine.

  • Créer une feuille de calcul Excel avec les en-têtes de colonne appropriés. Pour les bibliothèques de câbles, vous pouvez créer des noms de colonne pour des bibliothèques de câbles et des bibliothèques de connecteurs. Appliquez les règles suivantes lorsque vous créez la feuille de calcul :

    Tous les en-têtes de colonne sont obligatoires. Les en-têtes de colonne varient en fonction du type de fichier de bibliothèque vous voulez créer. Vous pouvez utiliser d'autres en-têtes pour les champs du fichier Excel et les mapper aux champs d'en-tête de la bibliothèque lorsque vous importez le fichier Excel.

    Une ligne est nécessaire pour définir le câble et une autre pour chaque conducteur. Pour la tuyauterie, vous pouvez créer des noms de colonne pour des bibliothèques de gaines et des bibliothèques de matériaux. Une seule ligne est nécessaire pour chaque fil.

    Les tables suivantes répertorient les en-têtes de colonne pour chaque type de fichier.

    En-tête de colonne pour une bibliothèque de câbles   En-tête de colonne pour une bibliothèque de connecteurs
    Nom du câble Diamètre extérieur   Nom du câble Couleur
    Numéro de pièce Nombre de connecteurs   Nom du fil Couleur d'affichage
    Description Rayon de cintrage minimum   Taille Rayon de cintrage minimum
          Diamètre extérieur Presse-étoupe

    En-tête de colonne pour une bibliothèque de fils
    Nom du fil Couleur d'affichage
    Numéro de pièce Rayon de cintrage minimum
    Description Taille
    Diamètre extérieur Presse-étoupe
    Couleur

    En-tête de colonne pour une bibliothèque de fils
    Numéro de pièce Liste de broches
    Nom de la bibliothèque Bornes
    Nom de la configuration Diamètre extérieur du composant
    Description Calibre
    En-tête de colonne pour une bibliothèque de nappes
    Nom du câble Couleur
    Numéro de pièce Couleur d'affichage
    Description Nombre de conducteurs
    Epaisseur Rayon de cintrage minimum
    Largeur
    En-tête de colonne pour une bibliothèque de gaines de tuyauterie   En-tête de colonne pour une bibliothèque de matériaux de tuyauterie
    ID de gaine Emballage   ID de gaine Point de fusion
    Nom de la gaine Numéro de pièce   Bibliothèque de matériaux SOLIDWORKS Insert de renfort
    Type de gaine Application   Matériaux SOLIDWORKS Insérer
    Largeur Rigidité diélectrique   ID de matériaux SOLIDWORKS Composition
    Epaisseur Déformation   Matériau Perte au feu
          Couleur Allongement
          Construction Pouvoir adhésif
          Température de service
    En-tête de colonne pour des composants électriques
    ID de gaine Diamètre extérieur
    Nom de la gaine Couleur
    Application Numéro de pièce
    Coût Description

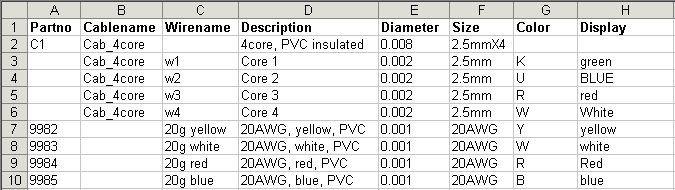

Voici un exemple d'un fichier Excel pour un câble avec 4 conducteurs, numéro de pièce C1 et quatre fils individuels, numéros de pièce 9982 à 9985.
