Exemple de définition d'un schéma de nommage

Cet exemple montre comment définir un schéma de nommage pour un tuyau.

  1. Effectuez l'une des actions suivantes :
    • Cliquez sur Routage > Outils de routage > Routing Library Manager , puis sur Gestionnaire de schémas de nommage .
    • Depuis le menu Démarrer de Windows, cliquez sur Tous les programmes > SOLIDWORKS version > Outils SOLIDWORKS > SOLIDWORKS version Routing Library Manager > Gestionnaire de schémas de nommage .
  2. Pour Nom du schéma, tapez Exemple.
  3. Cliquez sur Créer un schéma.
  4. Dans Vue du schéma, sélectionnez Exemple.
  5. Dans Type de schéma de nommage, sélectionnez Tuyauterie, puisqu'il s'agit d'un schéma de nommage de tuyau.

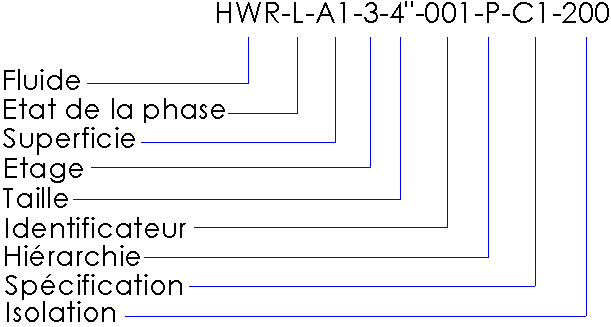

  6. Dans Entrez un exemple de balise, tapez HWR-L-A1-3-4”-001-P-C1-200.
  7. Sous Définir les champs :
    1. Dans Nom du champ, sélectionnez Fluide, qui est la première sous-balise de la balise.
    2. Sous Délimiteur de champ, sélectionnez Caractère spécifique et tapez - (tiret) dans le champ. Vous tapez un tiret car il s'agit du type de délimiteur utilisé entre les sous-balises de la balise.
    3. Vérifiez que Données du champ indique HWR-. Si ce n'est pas le cas, vérifiez d'avoir effectué les sélections appropriées dans Délimiteur de champ.
  8. Cliquez sur Ajouter à balise.

    HWR- apparaît en bleu dans Valeurs des champs d'exemples de balise et sous Vue du schéma.

  9. Répétez les étapes 7 à 9 pour les sous-balises suivantes dans la balise. Définissez le Nom du fichier sur Personnalisé et tapez un Nom de fichier personnalisé pour l'Etage et la Hiérarchie.

    Sous-balise Nom du champ
    L Etat de la phase
    A1 Zone
    3 Etage
    4" Taille
    001 Identifiant
    P Hiérarchie
    C1 Spécification
    200 Isolation

  10. Cliquez sur Enregistrer.
