Planare Abbildung

Sie verwenden die Option planare Abbildung zur Projektion einer üblichen 0º-Referenz auf eine Gruppe von Flächen oder Oberflächenkörpern.

Klicken Sie zur Verwendung der planaren Abbildungsoption in der Simulation Studienstruktur mit der rechten Maustaste auf das Schalensymbol und wählen Sie Definition bearbeiten. Klicken Sie im PropertyManager unter Typ auf Verbundstoff und wählen Sie unter Optionen für VerbundstoffePlanare Abbildung.

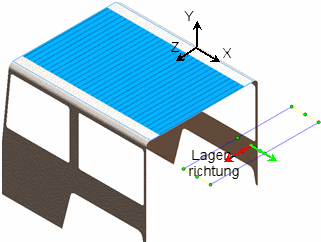

Sie können eine der drei orthogonalen XY-, YZ- oder XZ-Ebenen zur Definition der Projektionsrichtung verwenden. Das Bild zeigt z.B. ein Dach eines Kraftfahrzeugrahmen-Modells, wo die XZ-Ebene für die planare Abbildung verwendet wird. Im Allgemeinen muss die Projektionsebene parallel zur Schalenfläche sein.

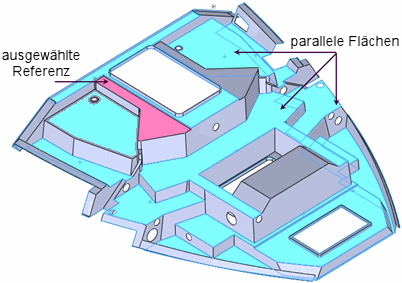

Sie können auch eine Referenzfläche oder -kante zur Definition der Projektionsrichtung verwenden. Im Modell der Bootsablage z. B. können Sie die parallelen Schalenflächen als Ausgewählte Referenz verwenden, um die 0º-Referenzen auf die anderen Flächen zu projizieren.

Wann soll die Option Planare Abbildung verwendet werden

Sie verwenden die Option Planare Abbildung zur Definition einer üblichen 0°-Lagenwinkelreferenz für eine Gruppe von planaren Schalenflächen oder wenn Sie auf Probleme mit der Standardoption Oberflächenabbildung.

Inkorrekte Langeausrichtung

Das Bild zeigt eine Fläche, die während der Oberfläche-Füllen-Operation erstellt wurde. Die Oberfläche-Abbildungstechnik, die die UV-Koordinaten verwendet, zeigt gekrümmte Streifen auf der Schale. Sie können die planare Abbildungstechnik verwenden, indem Sie die XY-Ebene auswählen und die gewünschte Lagenausrichtung projizieren.

Oberflächenabbildung Planare Abbildung unter Verwendung der XY-Ebene

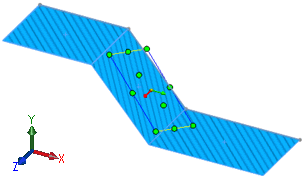

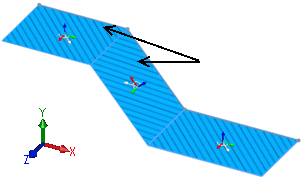

Inkonsistente Ausrichtung über Flächen

Das Bild zeigt konsistente Lagenausrichtung über mehrere Flächen mit der planaren Abbildungsoption. Die Oberflächenabbildung erstellt inkonsistente Ausrichtung für einen 45º-Lagenwinkel über die Flächen.

Planare Abbildung unter Verwendung der XZ-Ebene Oberflächenabbildung
