Sie können Submodellstudien verwenden, um die Ergebnisse an lokalen Bereichen großer Modelle zu verbessern, ohne die Analyse für das ganze Modell wiederholen zu müssen. Die Netzverfeinerung nur für ausgewählte Körper und die erneute Ausführung der Analyse nur für das Submodell spart Rechenzeit.
Diese Funktionalität ist in SOLIDWORKS Simulation Professional und höher verfügbar.
Nachdem Sie eine statische oder nicht-lineare statische Studie für Mehrkörperteile oder große Baugruppen mit einem relativ groben Netz eingerichtet haben, definieren Sie eine Gruppe von Körpern als Submodell. Verfeinern Sie das Netz der Körper innerhalb des Submodells, und Sie können die Studie erneut ausführen, um die Ergebnisse nur für das Submodell zu verbessern, ohne die Ergebnisse für den Rest des Modells erneut berechnen zu müssen.
Eine Submodellstudie wird von einer gültigen Elternstudie abgeleitet. Diese Bedingungen sind erforderlich, um eine Untermodellstudie zu erstellen:
- Der Studientyp muss 'Statisch' oder 'Nicht-linear statisch' mit mehreren Körpern sein, und es darf sich dabei um keine Submodellstudie handeln. Bei der Elternstudie darf es sich um keine 2D-Vereinfachungsstudie handeln.
- Die ausgewählten Körper des Submodells dürfen keinen Kontakt vom Typ Keine Penetration mit nicht ausgewählten Körpern aufweisen, der zu Kontaktdruck in der geschnittenen Begrenzung führt.

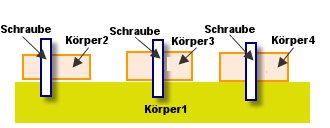

- Die ausgewählten Körper des Submodells dürfen nicht über gemeinsame Verbindungen mit nicht ausgewählten Körpern verfügen. So ist zum Beispiel die Rohrleitungsbaugruppe unten kein passendes übergeordnetes Modell. Ein Submodell aus zwei Teilen ist mit Schrauben mit dem ausgeschlossenen dritten Teil verbunden.
- Die geschnittene Begrenzung des Submodells kann nicht durch Körper verlaufen.
- Die geschnittene Begrenzung des Submodells kann nicht durch einen verbundenen Kontakt verlaufen, der entweder durch Balken-zu-Balken-Verbindungen oder Kante-zu-Schalenkante-Verbindungen definiert wird.
- Der verbundene Kontakt an der geschnittenen Begrenzung des Submodells ist mit einem inkompatiblen Netz formuliert.
