Beziehungen bei Splines

Zwangsbedingungen in Bezug auf interne Spline-Punkte Zwangsbedingungen in Bezug auf Spline-Endpunkte
Deckungsgleich Horizontal
Konzentrisch Vertikal
Senkrecht Tangential
Tangential Deckungsgleich
Mittelpunkt Konzentrisch
Fixiert Mittelpunkt
  Fixiert
  Zusammenführen
Zwangsbedingungen in Bezug auf interne Griffe Zwangsbedingungen in Bezug auf Endgriffe
Tangential Gleiche Krümmung
  Tangential
Zwangsbedingungen zwischen Griffen
Parallel
Horizontal
Vertikal
Krümmung
Tangential zur Fläche
Aneinandergrenzende Flächen und 2D- oder 3D-Splines

Splines mit durchgehender Krümmung

Der Radius der Krümmung und der Vektor (Richtung) stimmen überein, wenn Sie zwischen zwei angrenzenden Splines eine Beziehung des Typs Gleiche Krümmung PM_Equal_Curvature.gif hinzufügen.

Die Splines verfügen an der Begrenzung über eine durchgehende Krümmung.

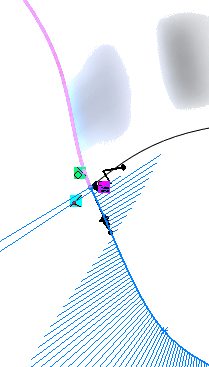

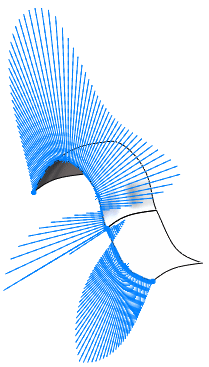

curvature-constraint-G2_01.gif curvature-constraint-G2_02.gif
Voraussetzungen:
  • Der zweite Spline unterliegt keinerlei Zwangsbedingungen.
  • Die beiden Splines haben einen gemeinsamen Endpunkt.
