Skizzenbeziehungen in 3D-Skizzen

Viele Beziehungen, die in 2D-Skizzen verfügbar sind, gibt es auch in 3D-Skizzen.

Für das Skizzieren in 3D stehen weitere Skizzenbeziehungen zur Verfügung.
  • Senkrechte Beziehungen zwischen einer Linie durch einen Punkt auf eine Oberfläche
  • Beziehungen zwischen 3D-Skizzenelementen auf einer und auf verschiedenen Skizzierebenen
  • Symmetrische Beziehungen um eine Linie zwischen 3D-Skizzen erstellt auf derselben Ebene.
    symmetric-relation_2D_on_3D_plane01.gif symmetric-relation_2D_on_3D_plane02.gif
    Keine Beziehungen angewendet Symmetrische Beziehungen angewendet

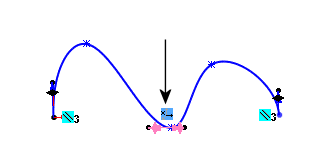

  • Beziehungen mit Spline-Griffen wie entlang einer Achse oder zwischen Griffen
    Beziehung entlang X-Achse hervorgehoben
  • Mittelpunkt-Beziehungen
  • Gleiche Beziehungen
  • Tangentiale oder gleiche Krümmungsbeziehungen zwischen Flächen und Splines
  • Beziehungen zwischen Kreisbögen und anderen Skizzenelementen
  • Beziehungen zwischen Kreisbögen, z. B. konzentrische, tangentiale oder gleiche Beziehungen
  • Normal auf zwischen einer Linie und einer Ebene oder zwischen Punkten und einer Ebene.
    In einer 3D-Skizze können Sie Skizzenelemente entlang globaler X-, globaler Y- oder globaler Z-Achsen skizzieren.
    relations_01.gif relations_02.gif relations_03.gif
    Kreisbogen mit senkrechter Linie, erstellt auf senkrechten Ebenen Kreisbogen mit tangentialer und senkrechter Linie zum Mittelpunkt zwischen Elementen Gleiche Kreisbögen, erstellt auf senkrechten Ebenen
  • Konzentrische und senkrechte Beziehungen zwischen einem Kegel und einer 3D-Skizzenlinie
    constraints_3D_line_cone_01.gif constraints_3D_line_cone_02.gif constraints_3D_line_cone_03.gif
    Konisches Element und 3D-Skizzenlinie Konzentrische Beziehung zwischen Elementen Senkrechte Beziehung zwischen Elementen
