Hinzufügen und Entfernen von Skizzenelementen in Blöcken

Skizzenelemente können hinzugefügt oder entfernt werden. Wenn Sie Skizzenelemente aus einem Block entfernen, werden diese Skizzenelemente von der Blockebene auf die unmittelbar folgende Ebene hochgestuft. Beim Hinzufügen eines Blocks verläuft der Vorgang umgekehrt.

Block hinzufügen/entfernen ist hilfreich bei einer komplexen Skizze, beispielweise einer importierten Datei, bei der Sie ausgewählte Elemente aus der Skizze als Blöcke verwenden möchten.

Hinzufügen/Entfernen eines Blocks:

  1. Wählen Sie im Modus Skizze bearbeiten im FeatureManager einen Block FM_block_sketch.gif aus.
  2. Klicken Sie auf Block bearbeiten Tool_Edit_Block_Block.gif (Block-Symbolleiste), oder wählen Sie Extras > Blöcke > Bearbeiten aus.

    Die Schaltung ist ein einzelner Block:

  3. Klicken Sie auf Elemente hinzufügen/entfernen Tool_Add-Remove_Block.gif (Block-Symbolleiste), oder wählen Sie Extras > Blöcke > Elemente hinzufügen/entfernen aus.
  4. Wählen Sie im PropertyManager unter Blockelemente die Elemente aus, die hinzugefügt oder entfernt werden sollen.

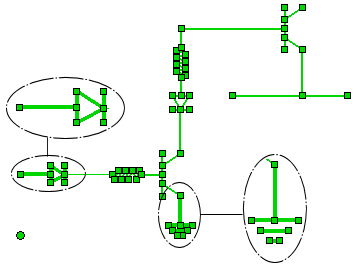

    Die gekennzeichneten Skizzenelemente werden aus dem Block entfernt:

  5. Klicken Sie auf PM_OK.gif, klicken Sie auf das Bestätigungs-Eckfeld für den Block block_confirmation_corner.gif, und schließen Sie dann die Skizze.

    Die ausgewählten Elemente sind immer noch Bestandteil der Skizze, wurden aber auf Skizzenebene hochgestuft.
