TolAnalyst™ ist ein Toleranzanalysewerkzeug, mit dem die Auswirkungen von Toleranzen und Montageverfahren auf die Summierung der Bemaßungen zwischen zwei Features einer Baugruppe untersucht werden. Als Ergebnisse der Studie werden die minimale und maximale Summe aller Toleranzen, die minimale und maximale quadratische Summe (RSS) aller Toleranzen und eine Liste der beitragsleistenden Features und Toleranzen ausgegeben.
Um die Farbe für TolAnalyst Bemaßungen festzulegen, klicken Sie auf . Klicken Sie unter Einstellungen Farbschema auf .
TolAnalyst Studie
TolAnalyst führt eine als Studie bezeichnete Toleranzanalyse durch, die in vier Schritten erstellt wird:

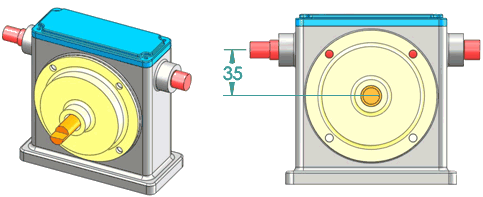

- Messung. Legen Sie die Messung, d. h. einen linearen Abstand zwischen zwei DimXpert Features, fest.
- Baugruppensequenz. Wählen Sie einen Satz von Teilen aus, um eine Toleranzkette zwischen zwei Mess-Features zu erstellen. Die ausgewählten Teile bilden die "vereinfachte Baugruppe".
- Baugruppen-Zwangsbedingungen. Legen Sie fest, wie die einzelnen Teile in der vereinfachten Baugruppe platziert oder mit Zwangsbedingungen versehen werden.
- Analyseergebnisse. Berechnen und überprüfen Sie die minimale und maximale Summe des schlimmsten Falls aller Toleranzen.
