Utilizzare la scheda Distinta materiali per visualizzare le distinte materiali con nome. Le distinte materiali con nome possono essere salvate dalle distinte materiali calcolate e dalle distinte materiali di SOLIDWORKS.
Per visualizzare una distinta materiali calcolata:

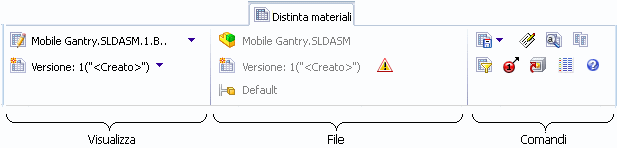

Nel vault del file locale, selezionare un assieme o un disegno di SOLIDWORKS. Nella scheda Distinta materiali, per Distinta materiali selezionare l'icona
di una distinta materiali con nome o l'icona
di una distinta materiali con nome di SOLIDWORKS.
File
Informazioni sul file associato alla distinta materiali con nome.
| Origine |
(sola lettura) Assieme o disegno associato alla distinta materiali con nome. |
| Versione di origine |
(sola lettura) La versione del file associato. L'icona Aggiorna versione di origine alla fine del campo di testo è visualizzata come  se esiste una versione più recente dell'elemento di origine e l'utente può aggiornare i dati della distinta con nome per creare una corrispondenza.
Se l'icona appare così  , la distinta materiali con nome sarà basata sull'ultima versione del file di origine.
|
| Configurazione |
(sola lettura) La configurazione del file associato. |
Proprietà della tabella di distinte materiali
Le distinte materiali con nome presentano la stessa configurazione di colonna delle distinte materiali da cui derivano. Queste sono le colonne di default della distinta materiali. L'amministratore potrebbe aver configurato un modello di distinta materiali con una visualizzazione diversa delle colonne.
| Nome file |
Il nome di file del componente di assieme. |
| Configurazione |
Un nome di configurazione nell'assieme. |
| Numero parte |
Il numero di parte definito nel componente. |
| Qty |
Il componente qualità per questa configurazione. |
| Stato |
Lo stato del file del componente in Enterprise PDM. |
| Descrizione |
La descrizione del componente per il file. |
| Revisione |
Il numero di revisione del file del componente in Enterprise PDM. |
Menu di scelta rapida
I menu di scelta rapida nella tabella facilitano la modifica delle distinte materiali con nome.
Fare clic con il pulsante destro del mouse sull'intestazione di una colonna per accedere ai comandi che consentono di modificare il layout delle colonne.
Per le distinte materiali basate su distinte materiali di SOLIDWORKS non sono disponibili menu di scelta rapida per le colonne.
| Inserisci |
Consente di inserire le colonne scegliendo Colonna destra o Colonna sinistra. |
| Nascondi colonna |
Nasconde la colonna selezionata. |
| Mostra colonna |
Elenca le colonne nascoste e visualizza la colonna che si seleziona. |
| Mostra tutto |
Visualizza tutte le colonne nascoste. |
| Aggiorna colonna |
Apre la finestra di dialogo Aggiorna distinta materiali, nella quale è possibile modificare il nome, l'allineamento e la larghezza predefinita della colonna selezionata. |
| Elimina colonna |
Elimina una colonna che è stata aggiunta alla distinta materiali. Le colonne aggiunte sono identificate da  .
|
Fare clic con il pulsante destro del mouse nell'elenco di distinte materiali per selezionare un file e visualizzare i comandi seguenti.
Per le distinte materiali basate su distinte materiali di SOLIDWORKS, sono disponibili solo Naviga a e Naviga a in una nuova finestra.
| La versione di Microsoft Excel correntemente installata non è supportata. |
Apre una nuova finestra di Esplora risorse in cui il file selezionato è quello indicato nel pannello superiore. |
| Cerca... |
Evidenzia il file selezionato nella sezione superiore del pannello di destra. Se il file selezionato è un disegno o un assieme, viene visualizzata la distinta materiali per il file. |
| Inserisci |
Inserisce righe vuote nella distinta base:
- Riga sopra inserisce una riga sopra quella selezionata, allo stesso livello nella gerarchia.
- Riga sotto inserisce una riga sotto quella selezionata, allo stesso livello nella gerarchia.
- Riga figlio inserisce una riga sotto quella selezionata, come figlio della riga selezionata.
|
| Copia |
Copia la riga selezionata. |
| Incolla |
Se si copia una riga, la incolla nella posizione del cursore. |
| Elimina |
Elimina la riga selezionata. Disponibile solo per le righe aggiunte.
|
| Nascondi riga |
Nasconde la riga selezionata. |
| Mostra riga |
Elenca le righe nascoste e visualizza la riga che si seleziona. |
| Mostra tutto |
Visualizza tutte le righe nascoste. |
