Dopo avere utilizzato la Preparazione guidata della mesh, è possibile fare riferimento ai vertici della funzione di mesh per tracciare direttamente sulla mesh. Quindi sarà possibile usare gli schizzi per creare superfici e un modello solido. I progettisti dei beni di consumo dovrebbero usare i riferimenti di mesh diretta per le sagome più complesse. I riferimenti di mesh diretta si utilizzano perchè sono più semplici e più precisi rispetto alla Creazione guidata delle superfici.
Per usare il riferimento di mesh diretta:
- aprire un file di mesh e prepararlo usando la Preparazione guidata della mesh.
- Tracciare i punti della spline sulla mesh che scattano sui vertici della mesh.

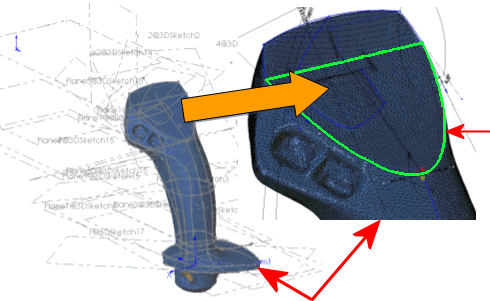

In questo esempio, si apre una mesh di uno strumento a mano complesso.
 |
Schizzo |
| Mesh |
- Completare gli schizzi facendo riferimento alle aree fondamentali del progetto della mesh. Ecco riportato un esempio delle spline dello schizzo che catturano l'intento del progetto.
- Usare gli schizzi per creare le superfici.
- Usare gli strumenti di superficie (come Allunga, Accorcia e Estendi), per rifilare le superfici non desiderate. Quindi unire insieme le superfici e ispessirle per generare un modello solido. Applicare i raccordi nel modo necessario per completare il modello solido.
