L'allineamento delle viste in SOLIDWORKS è automatico e regolabile. Per esempio, le 3 viste standard vengono allineate automaticamente in direzione verticale e orizzontale, mentre le viste ausiliarie, proiettate e di sezione vengono allineate nella direzione appropriata.
Le viste possono essere trascinate all'interno dell'allineamento corretto. L'allineamento può essere interrotto e le viste trascinate in un qualsiasi punto nel foglio di disegno. Le viste possono essere ruotate, nascoste o visualizzate.

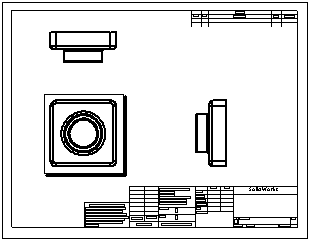

Le 3 viste standard vengono allineate automaticamente. La vista superiore è vincolata orizzontalmente e quella destra verticalmente di default.

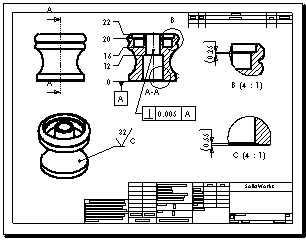

Le viste di sezione vengono allineate automaticamente nella direzione del taglio. Le viste di dettaglio non sono allineate.
