Creazione di rettangoli di selezione

Per creare un rettangolo di selezione:

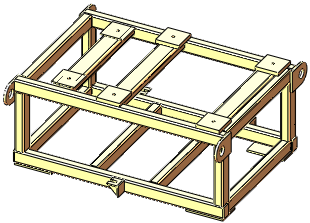

  1. Aprire una parte che ha degli elementi nella lista di taglio all'interno dell'albero di disegno FeatureManager.



  2. Nel FeatureManager:
    1. Fare clic con il pulsante destro del mouse su Distinta di taglioFM_CutList_NeedsUpdate.gif e selezionare Aggiorna.
    2. Fare clic con il pulsante destro del mouse su Distinta di taglioFM_Weldment_Table.gif e selezionare Crea rettangolo di delimitazione.

      Verranno creati rettangoli di selezione, che risultano nascosti nell'area grafica, per ogni elemento della distinta di taglio nel modello.

    3. Espandere Distinta di taglioFM_Weldment_Table.gif.

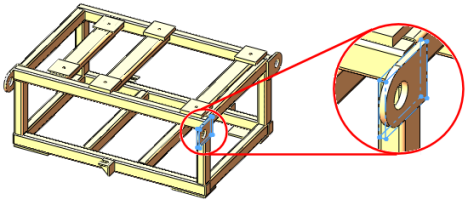

    4. In Elemento di distinta di taglioFM_folder.gif, fare clic su Distinta di taglio_Elemento di distinta di taglioFM_3D_Sketch_Hidden.png quindi su Mostramenu_Show.gif.
    5. Fare nuovamente clic su Distinta di taglio_Elemento di distinta di taglioFM_3D_Sketch.gif.

      Verrà visualizzata una casella di testo.

    6. Fare clic con il tasto destro su Elemento di distinta di taglio FM_folder.gife fare clic su Proprietà.

      La finestra di dialogo Proprietà Distinta di taglio visualizza lo Spessore rettangolo di selezione 3D, la Larghezza rettangolo di selezione 3D, la Lunghezza rettangolo di selezione 3D e il Volume rettangolo di selezione 3D. Se si crea un disegno, questi valori appaiono nella distinta materiali.

    7. Fare clic su OK.
